如何精確測量車載導航屏玻璃三軸數據？七海這款影像儀能高效完成
隨著汽車、電子技術地發展，車機屏幕越來越大，逐漸成為了與車交互的重要媒介。一款優質的車載屏幕玻璃，除了能更好地保護車載屏幕外，也能大幅提升汽車內飾的美觀度，而且也得注重玻璃的可靠性及耐用度，為此對其的檢測也越來越嚴格。

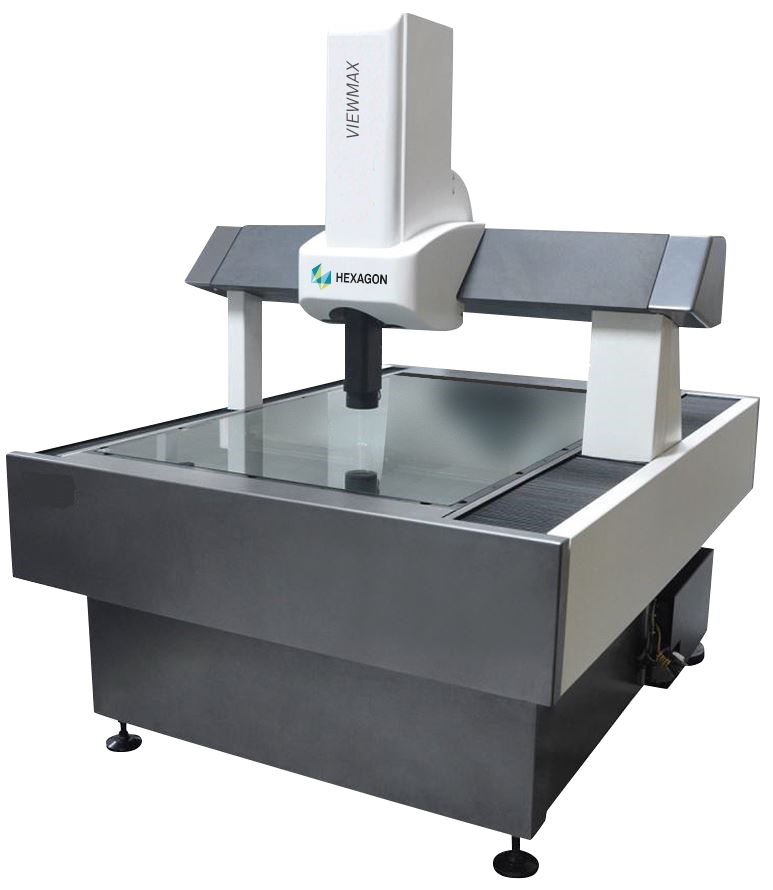

此次需要對客戶的一款車載屏玻璃邊緣做精密測量，在了解了客戶需求后，選擇了搭載點激光的七海VIEWMAX L大行程檢測方案進行測量。這款影像儀具備較大行程，可以對較大體積工件進行測量。進口高速控制系統，搭載CCD及點激光傳感器，配合METUS測量軟件，能精準完成對車載屏玻璃的X、Y、Z三軸數據測量。
測量難點

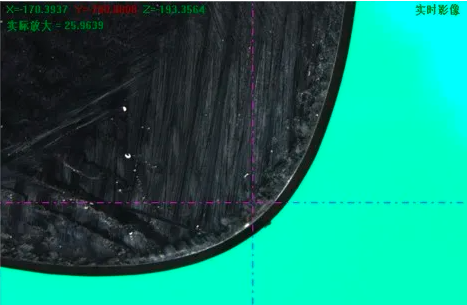

此次檢測是邊緣C角上（倒角內測）端點的·X、Y、Z值，需要利用視覺及激光數據，根據實測的X、Y值自動調整Z軸激光采點位置。
測量過程

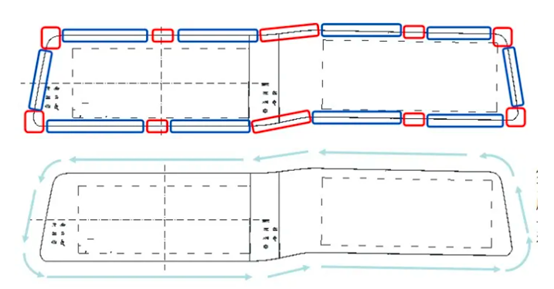

完成玻璃夾妝后按要求建立坐標系。導入測量點位信息，自動生成CCD測量程序。接著使用CCD抓取測量點的X、Y值，再通過這兩值進行定位，使用激光獲得測量點的Z值。測量完畢后，能對接機器，為激光切割機等設備所用。
假如有更高的測量效率要求，可考慮升級至線掃激光方案。裝備線掃激光后，對整產品邊緣進行掃描，根據截面高度差，確認產品C角上邊緣，一次性測量得到X、Y、Z值并按需求取得對應點位。
七海VIEWMAX L是一款功能完善的影像測量?jī)x，具備高效率及高穩定的特性，能按照實際需求加裝接觸式測頭、點激光、線激光等配置適用于多種工件測量，除了車載導航屏玻璃以外，還可廣泛應用于數碼3C行業，幫助企業實現高速高精度測量任務。
