七海影像儀高效完成氮化鋁基板測量
基板應用于電路封裝技術領域，近年來陶瓷基板的使用率得到明顯提升。其中氮化鋁基板因其優良電緣性能及導熱特性，載流能力強，現已被應用于指示燈等所需領域。但另一方面，氮化鋁基板材料韌性低、加工難度較大，為保證其運作性能能夠滿足所需，需通過精密測量方可出廠。
此次需要測量一款氮化鋁基板，需要使用不同光源才能更好地完成測量。七海VIEWMAX系列影像儀具有優越的性價比，配置高性能的軟硬件配置，能滿足多數常見測量需求。其中VIEWMAX E價格適宜，且配置了全自動變倍鏡頭，測量效率更佳，故用作此次的測量任務。
測量過程

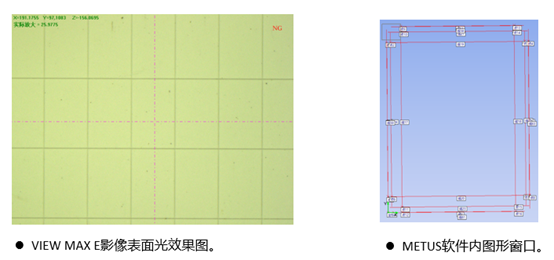

主要需要氮化鋁基板的20項尺寸數據進行測量，需要使用不同的光源進行測量。測量基板尺寸時使用輪廓光，產生強對比度的影像效果，便于測量基板外尺寸數據。測量表面蝕刻部分垂直度時使用環形光作為光源，實現精準方向表面照明。配合高分辨率彩色相機，實現高清晰度影像效果。
可靈活使用圖像拼接功能，將工件多個子圖像進行拼接生成全景圖，便于在編程時快速定位。變成完成后即可運行自動測量程序，20秒后即可完成測量。
儀器優勢
六環八區光源是此款影像儀的一大亮點?？梢酝ㄟ^細致的光源調節，更精準地抓取尺寸并實現高重復精度精準測量功能。全自動變倍鏡頭、高分辨率彩色相機等配置能完成高清圖像采集，測量精度更佳。
搭載的METUS是另外一處亮點。在測量中能實現工件的長寬、角度，直徑等形位公差的自動檢測與評價，且操作簡易，只需經過短期的標準培訓即可上手。
VIEWMAX E是七海一款經典型影像儀，除了氮化鋁基板外，還能對LED、PCB等工件進行測量。七海專注影像測量多年，除了常規款影像測量儀，還有眾多影像測量專機可選，充分滿足不同行業的實際測量需求。
