七海影像儀高效完成家電外殼測量

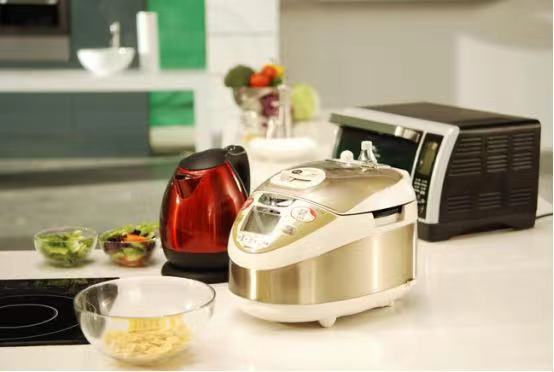

外殼是家電的重要組成部分，多選用塑料作材質。塑料良好的熱塑性讓外殼容易成形。但另一方面，在設計制造環節，需要注意塑料是否發生翹曲變形，確保在強度和剛度上達到標準，因而在出廠前要完成嚴密檢測。此次需要對一款帶弧度的家電外殼的位置度進行測量，因有些位置比較復雜，用接觸式測頭測量比較合適。經評估后選擇七海VIEWMAX L影像儀進行測量，除了具備六環八區環形光、高分辨率相機外，還支持加裝接觸測頭。


在開始測量工作前需將工件固定，因其一側為弧度設計，因而建議使用治具完成裝夾，確保其固定在工作臺，接著使用線線建立坐標系，以兩線交點作為坐標系原點。構造相應的測量元素后，點擊位置度圖標，根據實際情況定義基準，完成測量評價后即可從僅文本、CAD、形狀圖等格式中選擇合適的。


                                        影像效果圖

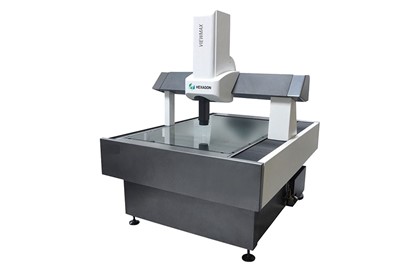

VIEWMAX L是七海一款功能完善型的全自動影像儀，具備全自動變倍鏡頭、可調光照明和高清相機等配置，也能選配接觸式測頭、共聚焦傳感器，實現一機多能。多種傳感器集于一身，減少了更換傳感器和上下料工序，提升測量效率。

在軟件方面，VIEWMAX L影像測量?jī)x有PC-DMIS VISION及METUS軟件可選，讓用戶能根據需求選擇合適的軟件，更好地完成相應的測量任務。
