科技時代，筆記本電腦外殼光學檢測方案

筆記本行業在過去的幾十年里，不斷突破極限，一次又一次將筆記本的重量降低、厚度壓縮，目前世界上最輕的筆記本僅500多克，最薄的筆記本平均厚度不足1厘米。筆記本輕薄化的極致追求，對裝配工藝和制造精密度提出了更高的要求。

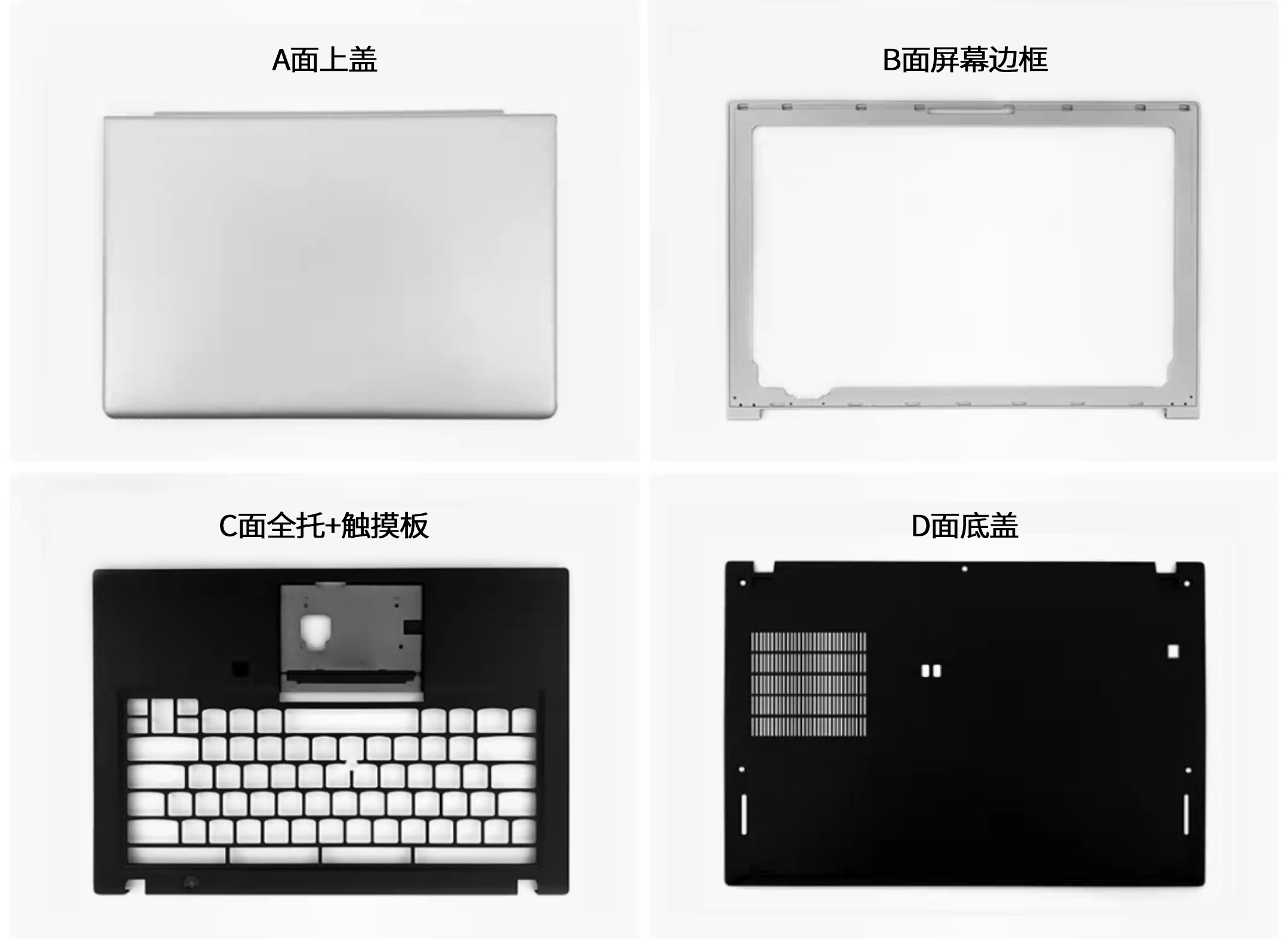

筆記本電腦外殼結構復雜，分為ABCD四個面，需要檢測的項目多，精度要求高。如何來保證產品的質量是各大廠商生產加工過程中面臨的棘手難題。

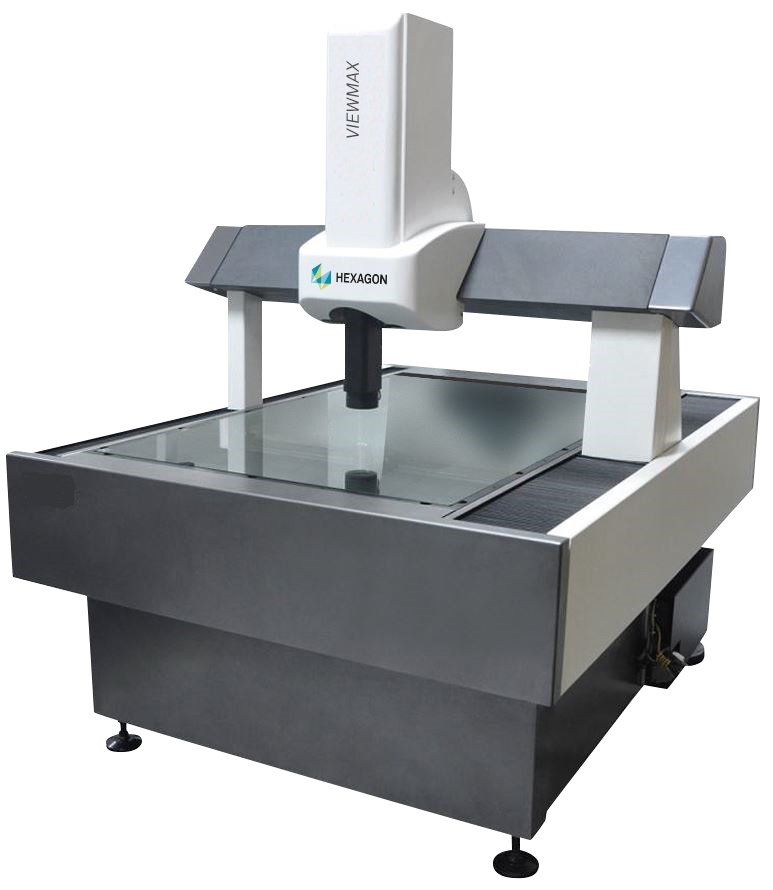

VIEWMAX L大行程影像儀針對這類產品提供了優秀的精密尺寸檢測方案，通過同時運行影像、白光共聚焦、等多傳感器技術，對每個尺寸進行高效精密檢測，使筆記本外殼的A B C D四個面的安裝組合更加嚴絲合縫，賦予筆記本優質的產品質量。
。
多元傳感器測量方案
1、筆記本A面，全自動高精度變倍鏡頭搭配德國IDS高分辨率彩色數字相機，清晰呈現筆記本外殼圖像，輕松獲取筆記本外殼長寬，孔位，卡鉤位置尺寸，用于管控整體變形及安裝配合位置關鍵尺寸。
2、使用探針更換架，搭載不同類型測針（星型針、特定角度專用關節測針），
高效完成側邊孔的尺寸，并補足影像無法檢測的卡鉤高度類尺寸。
3、針對翹曲度，平整度多個面的形狀測量，通過測量精度達亞微米級CWS白光傳感器進行檢測，保證筆記本的外形曲線復合設計要求。
4、豐富的硬件配置再結合功能強大的PC-DMIS這款三維測量軟件能夠很好的對各類尺寸進行分析檢測。

VIEWMAX L大行程影像儀，作為性能穩定的3D大行程測量儀，可搭配不同的傳感器完成不同測量需求，不管是筆記本電腦，還是平板電腦、手機零部件、精密機械加工都能很好的實現測量。
