影像測量儀如何實現LED燈板尺寸高精度測量

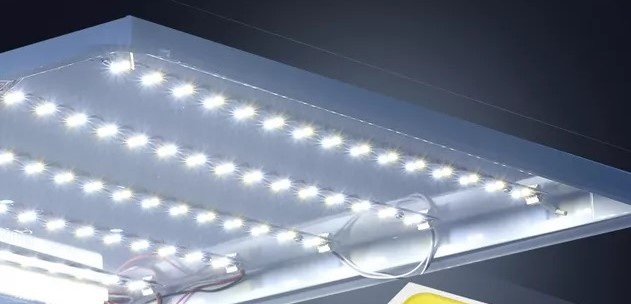

LED面板燈由后蓋板、鋁材框架、LED光源、反光紙、驅動電源、擴散板、導光板等多個配件構成，憑借超薄外形、發光面大、出光均勻柔等優勢在市場上迅速崛起，

LED面板燈采用密集排列的高亮度LED作為光源，通過利用LED發光角度做合理的LED間距的設計，使LED面板燈呈現出均勻發光效果，因此LED燈之間的間距檢測，是保證LED面板燈產品質量的重要因素。另外，為了讓LED燈板與其它配件完全貼合，LED燈板的平面度也必須嚴謹與精確。

此次LED燈板的測量任務為：平面度、LED中心距離、單個LED長寬等尺寸；客戶對各個尺寸的檢測精確度要求較高。另外，一個LED燈板上的LED數量多（數千—1W），單個測量非常浪費時間，若少量檢測則無法得到真實尺寸。

根據客戶需求，此次方案選用VIEWMAX E復合式影像測量儀型搭配線掃激光和METUS測量軟件，能高效完成測量任務。

激光掃描測量具有高精度、高效率的優勢，分辨率高、穩定性, 測量精度高; 與計算機結合, 形成智能測試系統; 在生產現場實現在線檢測，適用范圍更廣。在指定的掃描區域，可以執行等間距和非等間距的掃描，快速、完整的得出整版LED的數據，完成平面度測量。

VIEWMAX E復合式影像測量儀更多測量優勢：

高穩定性
高精度花崗巖底座，工作平臺，立柱，保證機器的長期穩定性；研磨級絲桿傳動，定位準確，運動精度高；三軸全伺服閉環控制系統，保證機器的剛性質量比，精度更穩定。

非接觸測量
線掃激光解決了接觸測量中的接觸壓力、損傷以及保養頻繁等問題; 解決了接觸側頭半徑較大帶來的橫向分辨率問題; 提高了檢測速度。

3D點云數據掃描和采集—METUS測量軟件
可以快速、準確采集3D點云數據，觀察測量情況，精確選取測量區間。并直觀地展示每個抓取元素的分布情況，對后續的分析提供支持。

專業的點云軟件—VSE
掃描后可導出，XYZ格式文件，使用專業的3D點云檢測軟件VSE進行對比，設定公差值后，可全方位體現誤差分析狀態（綠色代表在公差范圍內為合格，黃色代表與理論值偏大，藍色代表與理論值偏小），并且自動生成對應的報表。

七海測量公司VIEWMAX E影像儀具有高精度及完善的光學系統配置，滿足精密零件和復雜特征尺寸的測量。通過VIEWMAX E復合式影像測量儀檢測方案高效高質把控LED燈板質量，助力企業獲取更大市場份額。
