手機平板模切方案，讓產品檢測效率倍增！

隨著5G時代的到來，電子產品更新迭代越來越快，手機、平板成為模切產品應用最為廣泛的兩大領域。那么什么是模切呢？模切就是將原材料根據產品設計切割成特定形狀的成型工藝。

手機平板外觀是影像消費者視覺感官的主要因素，一旦手機平板的尺寸稍有偏差，便會影響后期產品的售賣，因此，在手機平板的生產過程中，廠商們會對手機平板模切進行測量，目前，七海的VIEWMAX E全自動影像儀已為各大廠商們提供了檢測方案，用來檢測模切的內外框4個R角上給定點位的輪廓度以及尺寸。

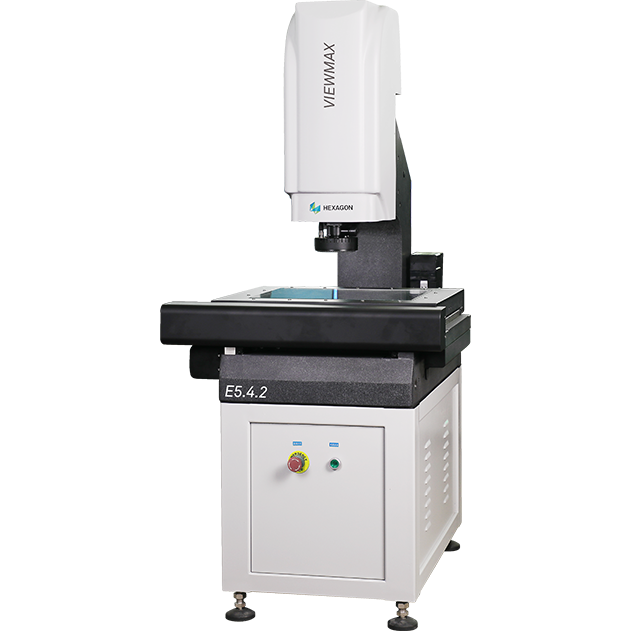

七海VIEWMAX E全自動影像儀針對手機平板模切提供了快速有效的精密測量方案，通過全自動高精度自動變倍鏡頭，可調六環八區環形光照明和高分辨率高清彩色相機，利用不同的光線效果凸顯手機平板模切的特性，清晰呈現其圖像，精準獲得尺寸及輪廓度；運用METUS影像測量軟件強大的數據提取和邏輯計算能力，對獲取尺寸進行分析檢驗，得出數據報告，幫助廠商更好地管控這類產品的尺寸精度。

檢驗方法

1、導入DXF文檔，通過“模型”選擇元素建立擺正和坐標系，再在“模型”中指定位置創建棱點，從右上角第一個棱點做為起始點，構造輪廓度。

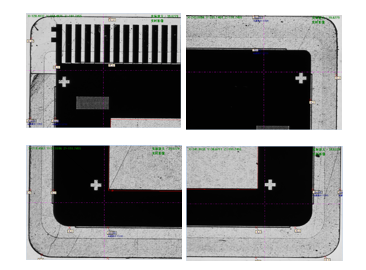

2、    結合“圖形和影像”視窗，通過擺正起始兩個元素匹配工件和DXF文檔，再運行程序。

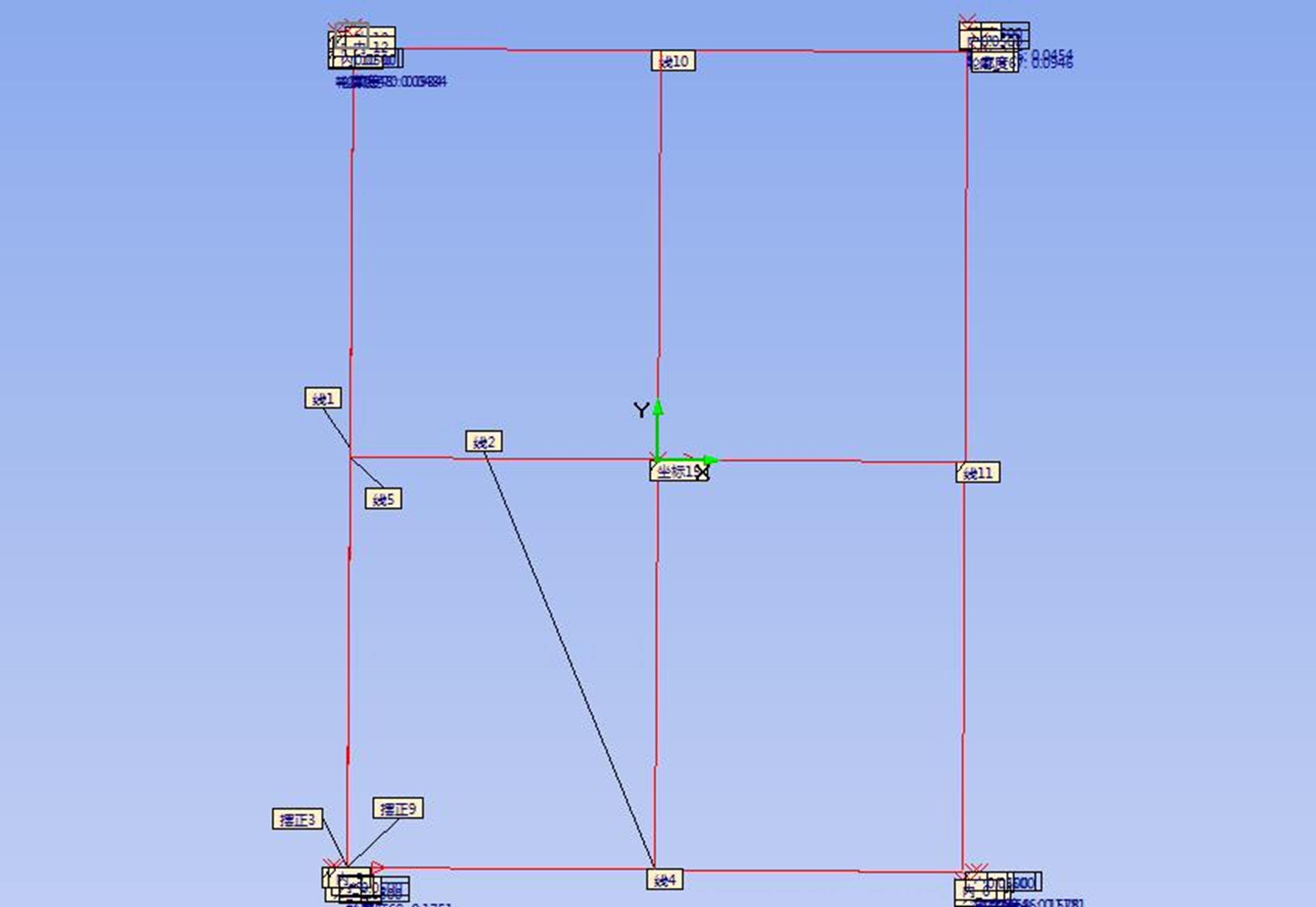

3、    CAD視圖：可將測量圖形反應到如下視窗中，簡單直觀。

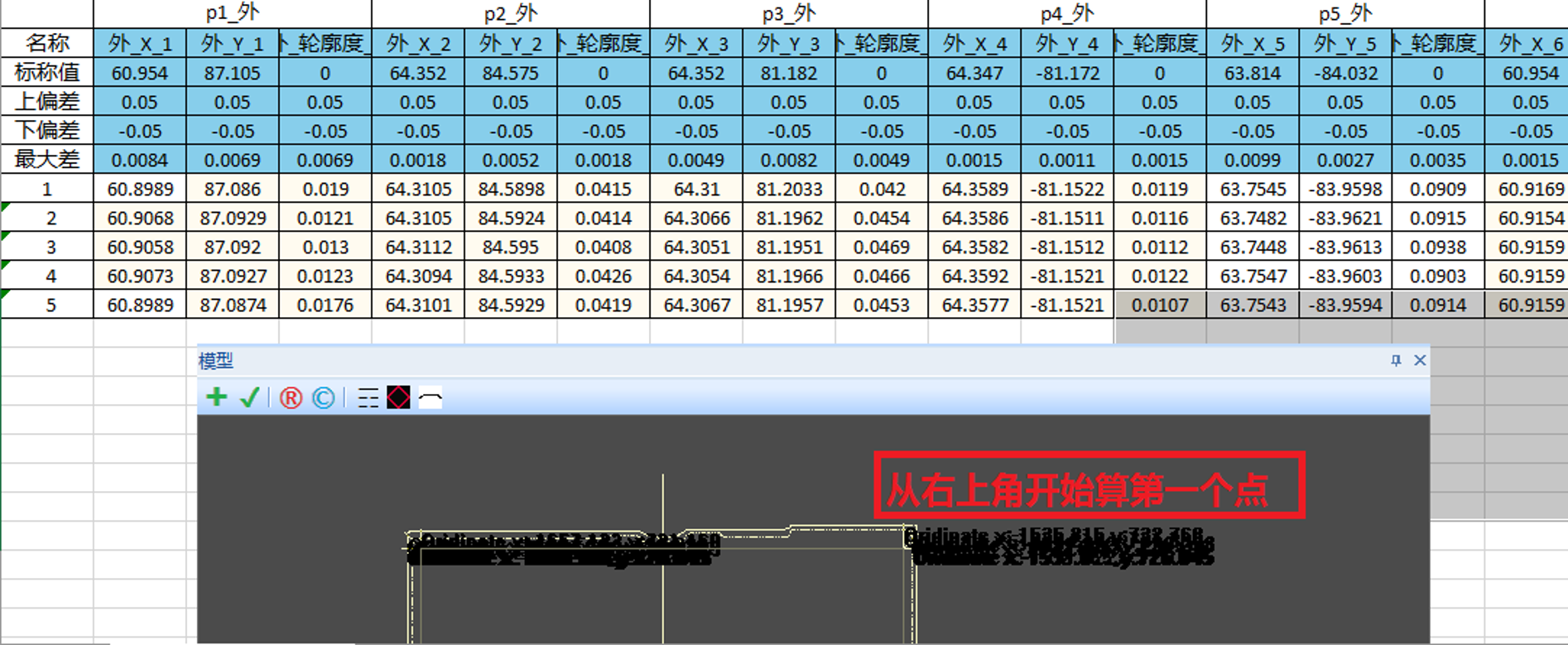

  4、數據：可直接使用EXCEL檔形式查看測量數據。


七海VIEWMAX E全自動影像儀在效率和尺寸測量上都有很好的優勢，能夠為模切廠商們提供一份強有力的技術支持，幫助企業釋放產能，提高產品競爭力。
