實戰指南：如何充分發揮七海測量大行程影像測量儀在掩膜版測量中的優勢

掩膜版作為生產面板、芯片等的關鍵材料，其生產精度要求和質量水平直接影響到下游制品的優品率，如何提高掩膜版的精度目前已成為各大廠商們的難題。


檢測需求

此次客戶需要對大批量的金屬框及金屬框+掩模版產品進行測量，產品長度范圍為500mm-1870mm，寬度范圍為600mm-1500mm，測量需求包括產品多點位的平面XY坐標信息、指定點位的高度Z坐標信息以及金屬框指定點相對平面的下垂量。


檢測難點

掩膜板產品通常具有較大的尺寸和重量，重量范圍在30kg到120kg之間，且其產品特征多，需要使用底光測量方法進行檢測。在將這些產品放置在平臺上時，需要確保平臺沒有出現明顯的變形，這對于測量平臺的承重能力提出了挑戰。


解決方案

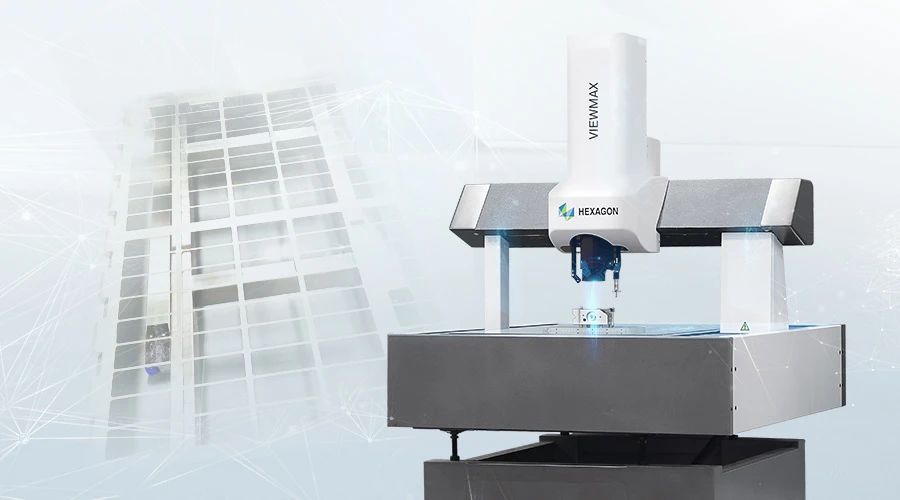

七海測量VIEWMAX L是一款具有專用平臺并采用特殊尺寸的大行程影像儀，平臺四周采用大理石框架，中間搭載玻璃平臺，產品可固定在大理石平臺上，能夠解決產品放置在玻璃平臺上產生的變形問題，確保測量的準確性。此外，VIEWMAX L影像儀使用經過PTB認證的專業測量軟件PC-DMIS VISION，可以對相同間隔類似的檢測特征元素陣列循環，解決大批量相同元素編程耗時難點。


檢測過程

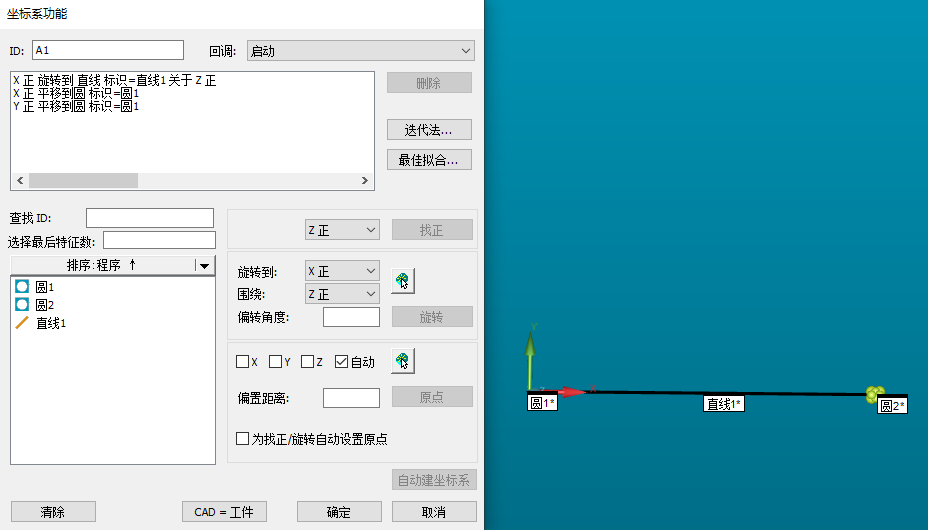

步驟一，測量mark 點并建立坐標系。



步驟二，抓取第 一個矩形框，共計4條直線。

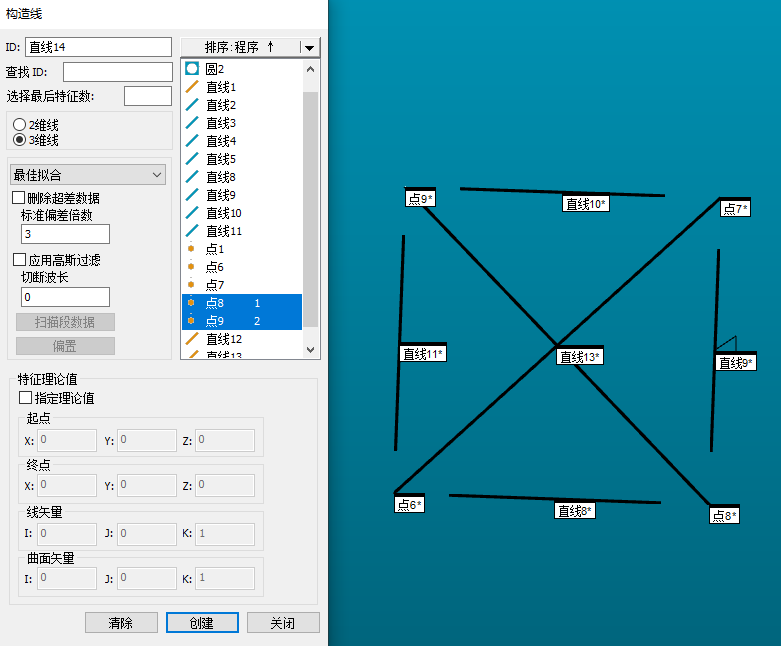

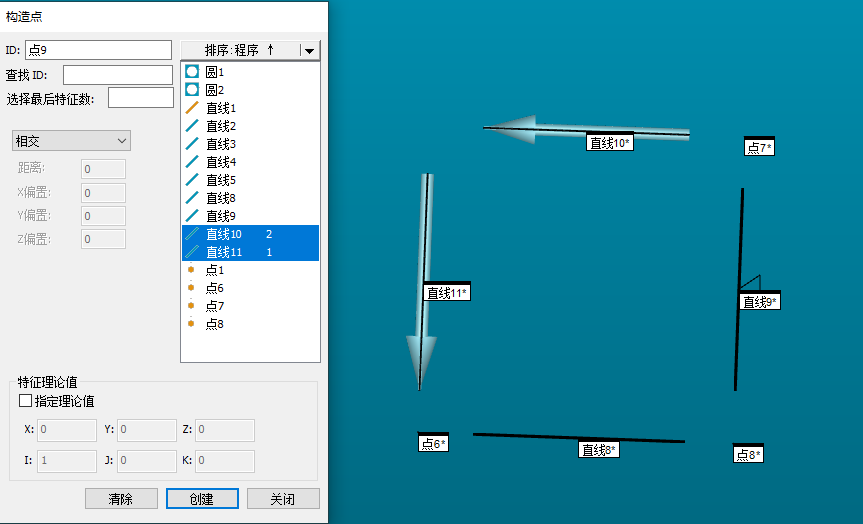

a)  構造點，分別構造四條線的相交點;
b) 構造線，構造對角線;

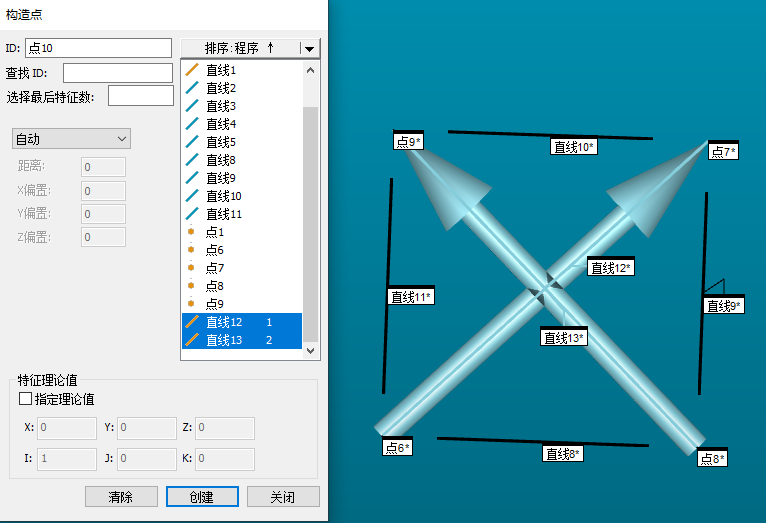

c) 構造點，選擇兩條對角線，求相交點。

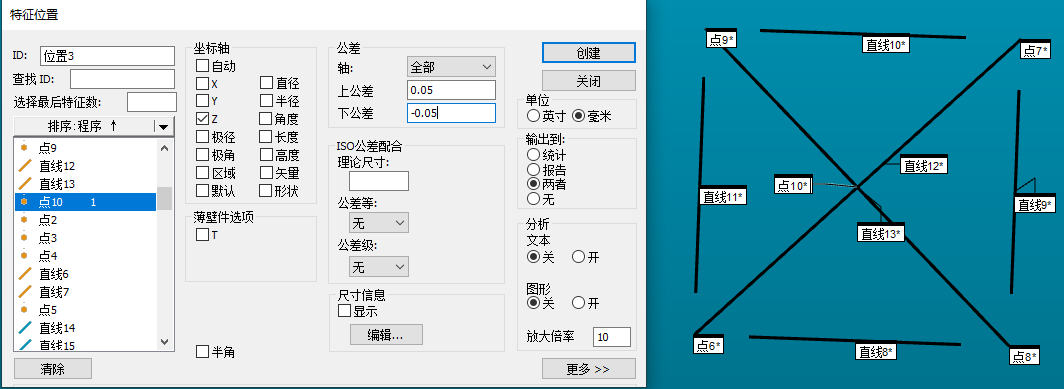

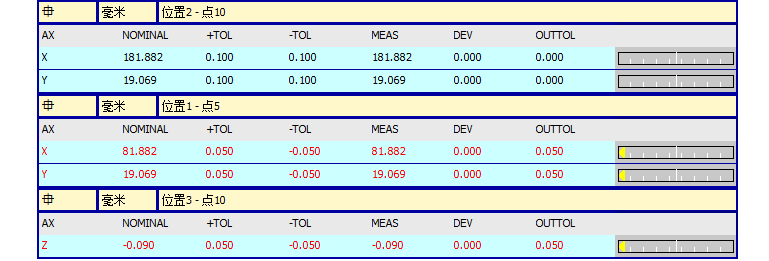

  步驟三，特征位置，并輸出相交點XY值。

步驟四，陣列。

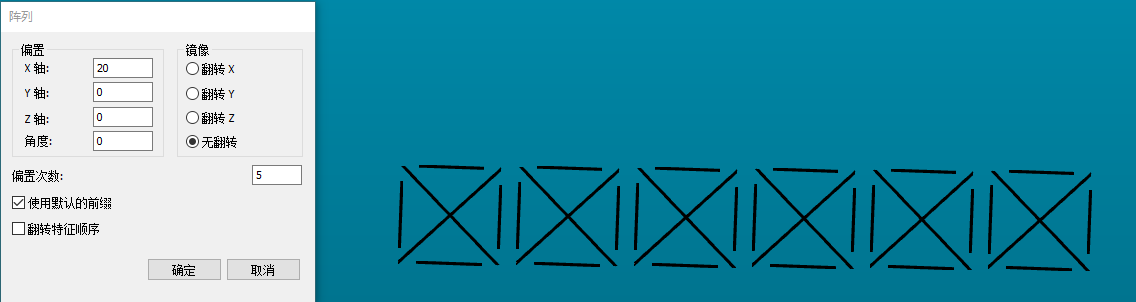

a)  復制需要陣列的元素及尺寸評價
b)  選擇“編輯-陣列”

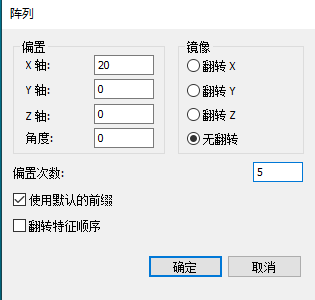

c)  設置偏置距離及偏置次數
d)  選擇“編輯-陣列粘貼”

步驟五，激光在基準平面四周取四個激光點。

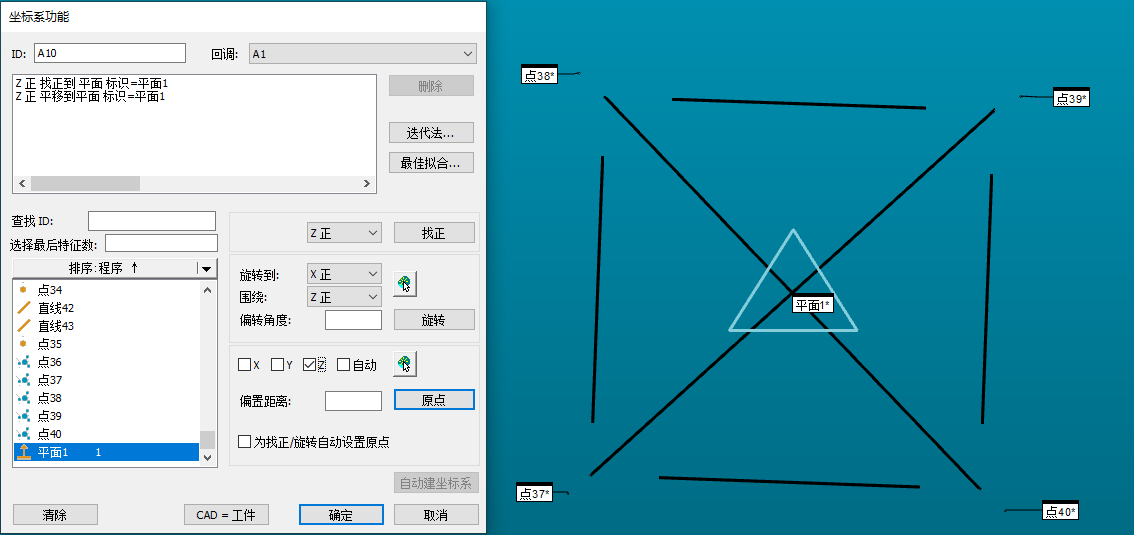

a)     構造平面，選擇四個激光點；
b)    建立坐標系，面Z正找正，面為Z原點。

步驟六，白光檢測矩形框的交叉點Z值，檢測下垂量。

步驟七，報告輸出。
