七海影像測量?jī)x檢測方案：電機轉子沖片尺寸檢測

在現代工業中，電機起著至關重要的作用，其被廣泛應用于各行各業，而電機的性能和效能取決于多個關鍵元件之一——電機轉子沖片，其精度、質量直接關系到電機的性能和穩定性。它們被安裝在電機轉子的連接部位，用于傳導電流和承受電磁力作用，在生產制造中，通常會使用精密儀器進行測量。
七海測量ViewMax C系列全自動影像測量?jī)x針對這類產品提供了精密的尺寸檢測方案，采用METUS功能強大的圖像處理算法，在雜點過濾和抓邊方式上借鑒PC-DMIS的優勢，結合抓邊方式、棱邊極性、強度和外層濾波等，快速獲取電機轉子沖片的直徑、長度、圓度、平行度、同心度等各項數據，幫助廠商提高產品質量和效率，增強企業競爭力


檢測步驟

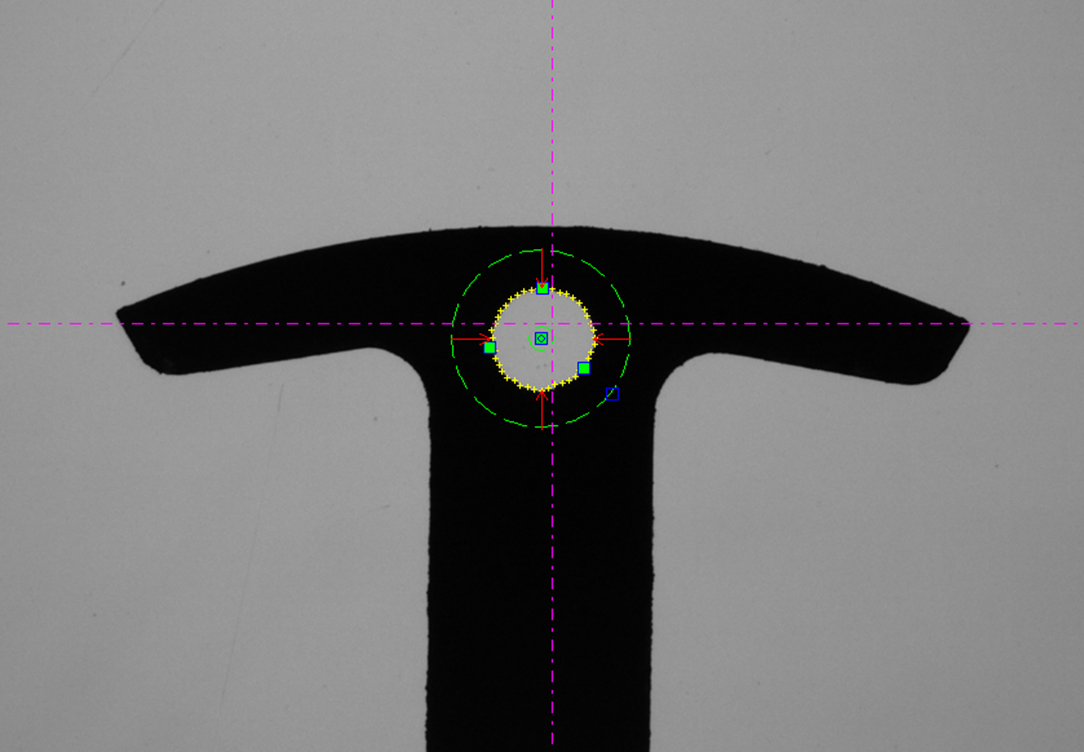

步驟一，抓取建立坐標系的元素
選擇“要素-圓-圓環取圓” 。

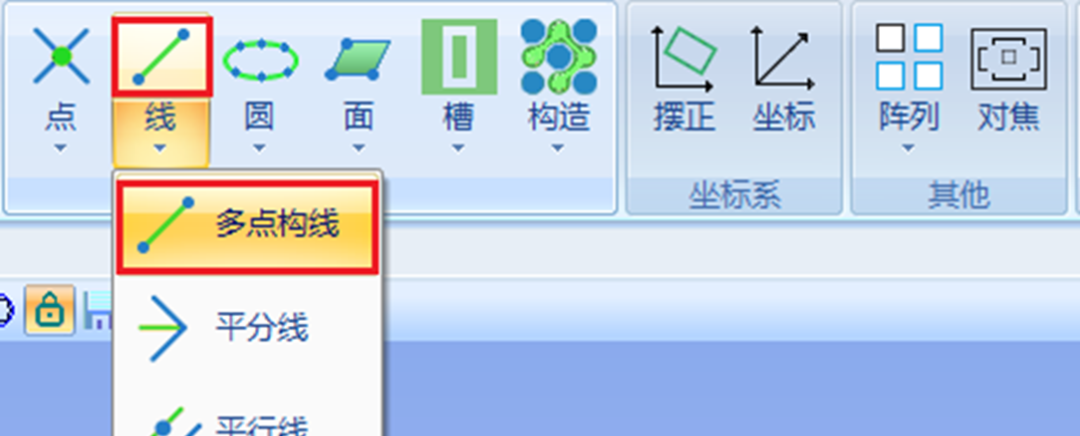

步驟二，構造直線
選擇“構造-線-多點構線”。

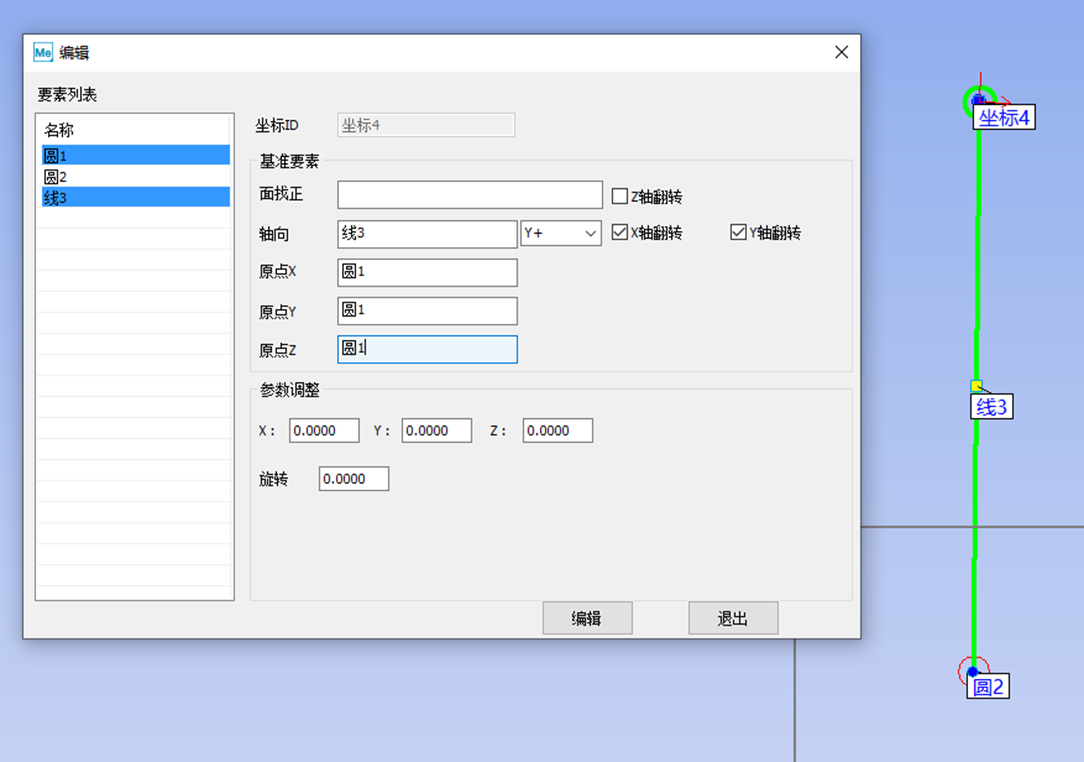

步驟三，建立坐標系
1)  快捷鍵：CTRL+ALT+A；
2)  選擇直線及圓，確定軸向及原點。

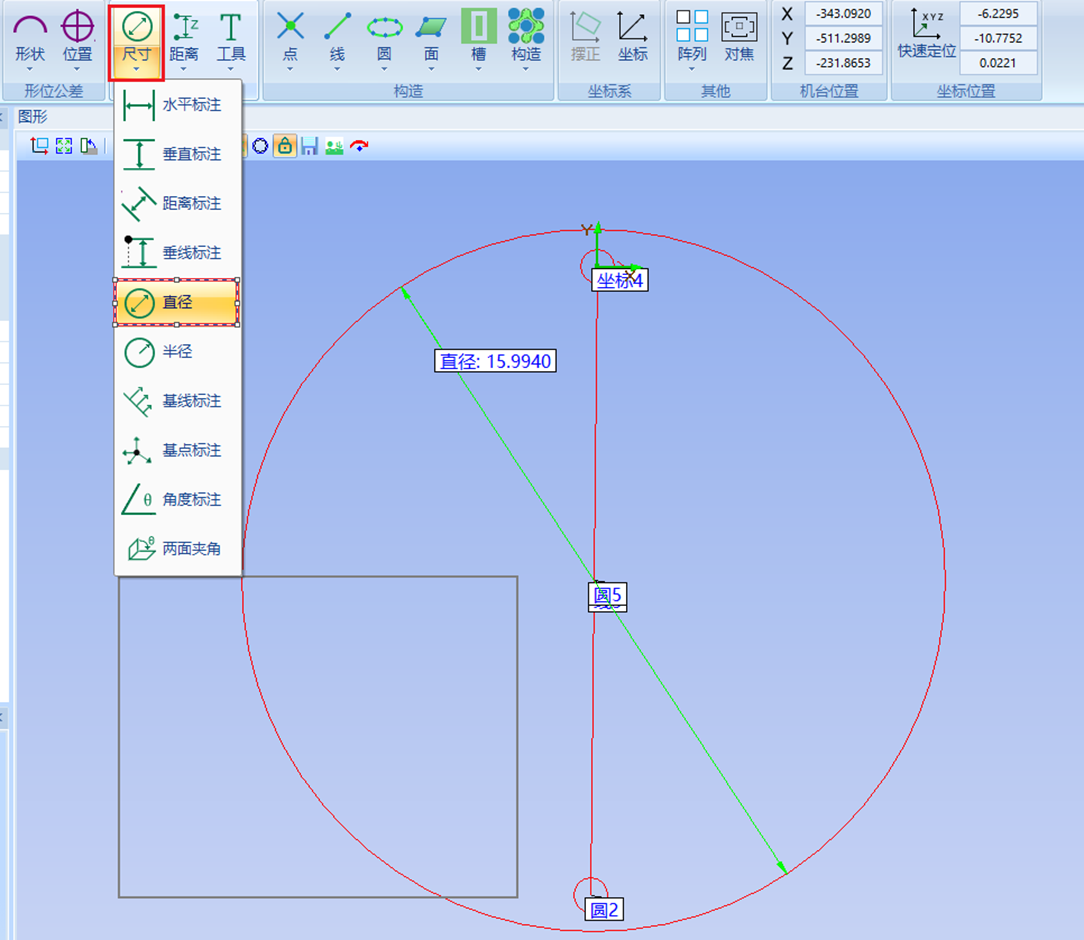

步驟四，抓取外圓并求直徑
1)  選擇“要素-圓-圓環取圓”；
2)  點擊“標注-尺寸-直徑”。

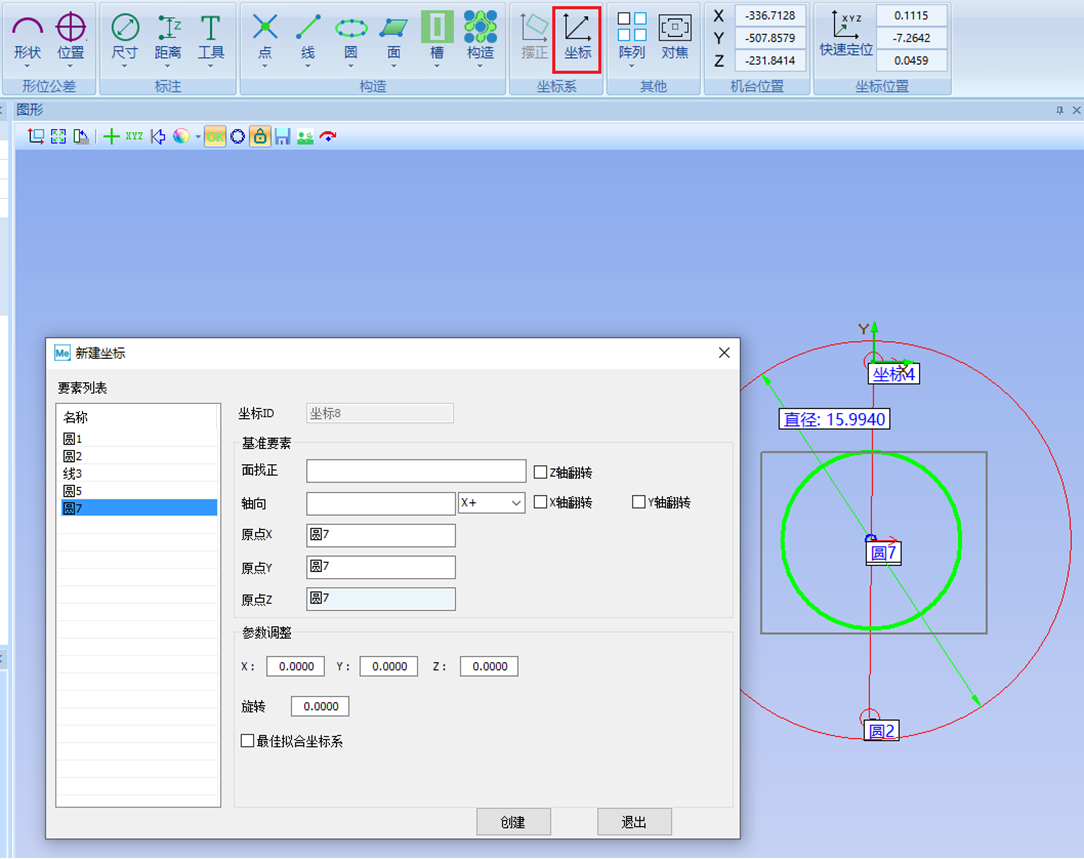

步驟五，取出中心圓并將坐標系移至圓中心

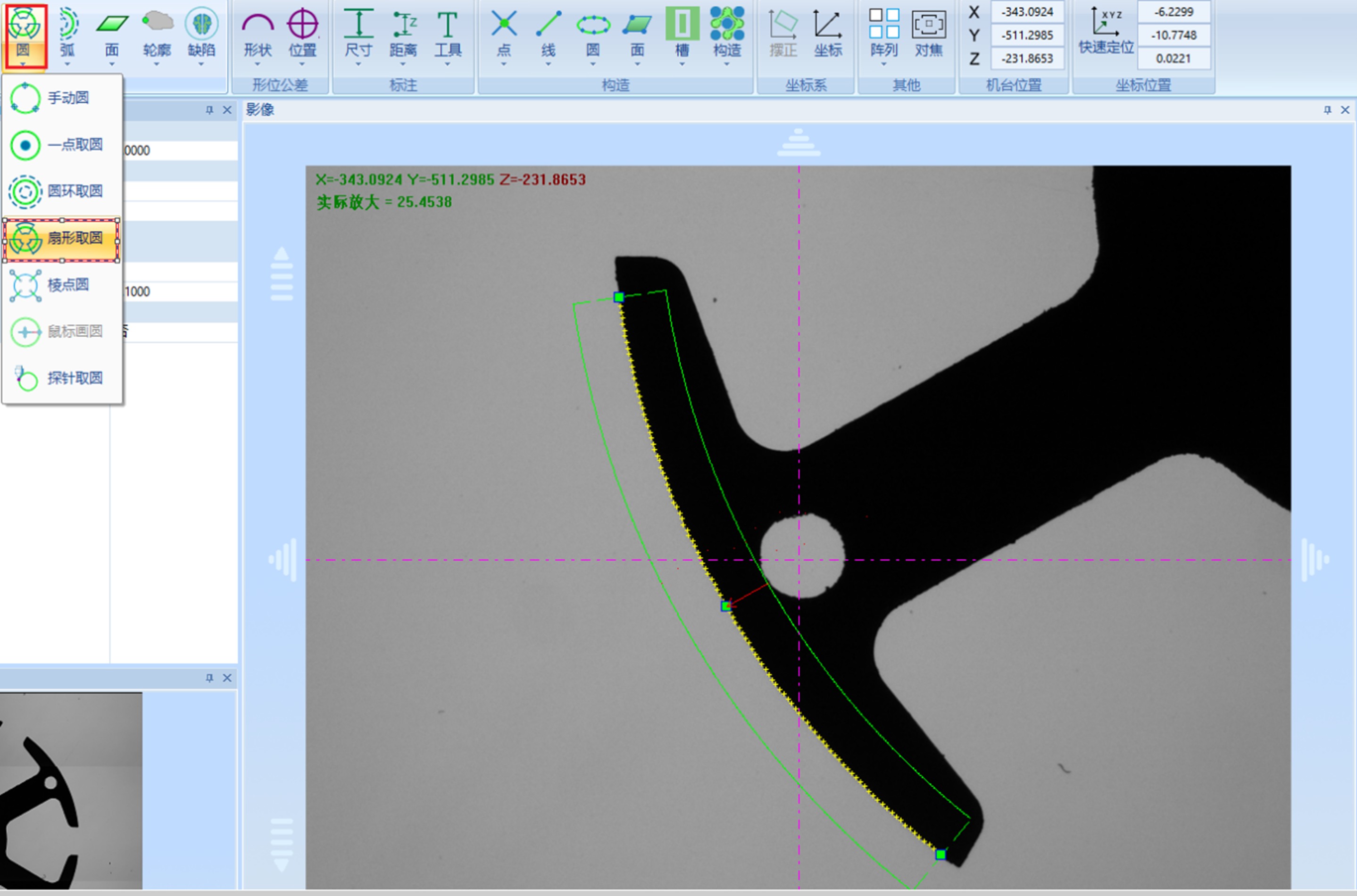

1)  選擇“要素-圓-扇形取圓”；
2)  建立坐標系快捷鍵：CTRL+ALT+A；
3)  選擇圓，確定原點。

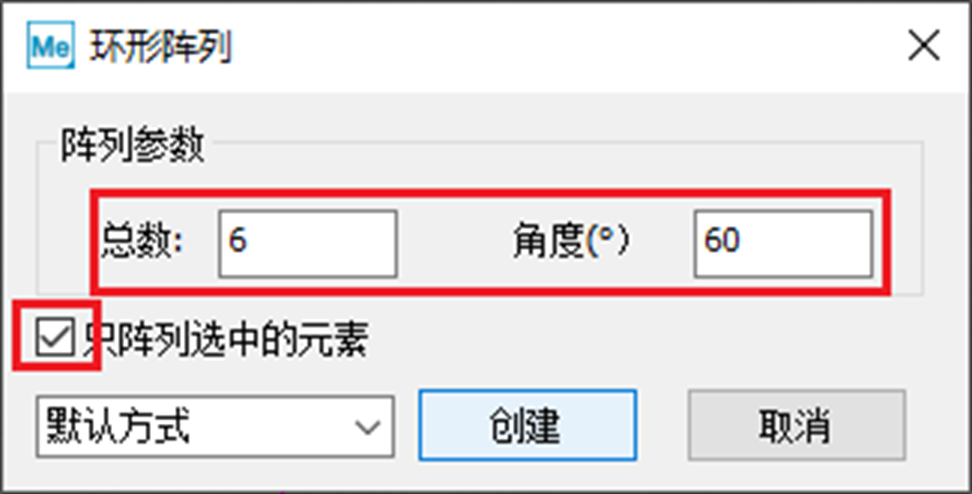

步驟六，環形陣列
1)  選擇需要陣列的元素及尺寸
2)   “陣列-環形陣列”
3)  輸入總數、角度、勾選只陣列選中的要素，點創建。

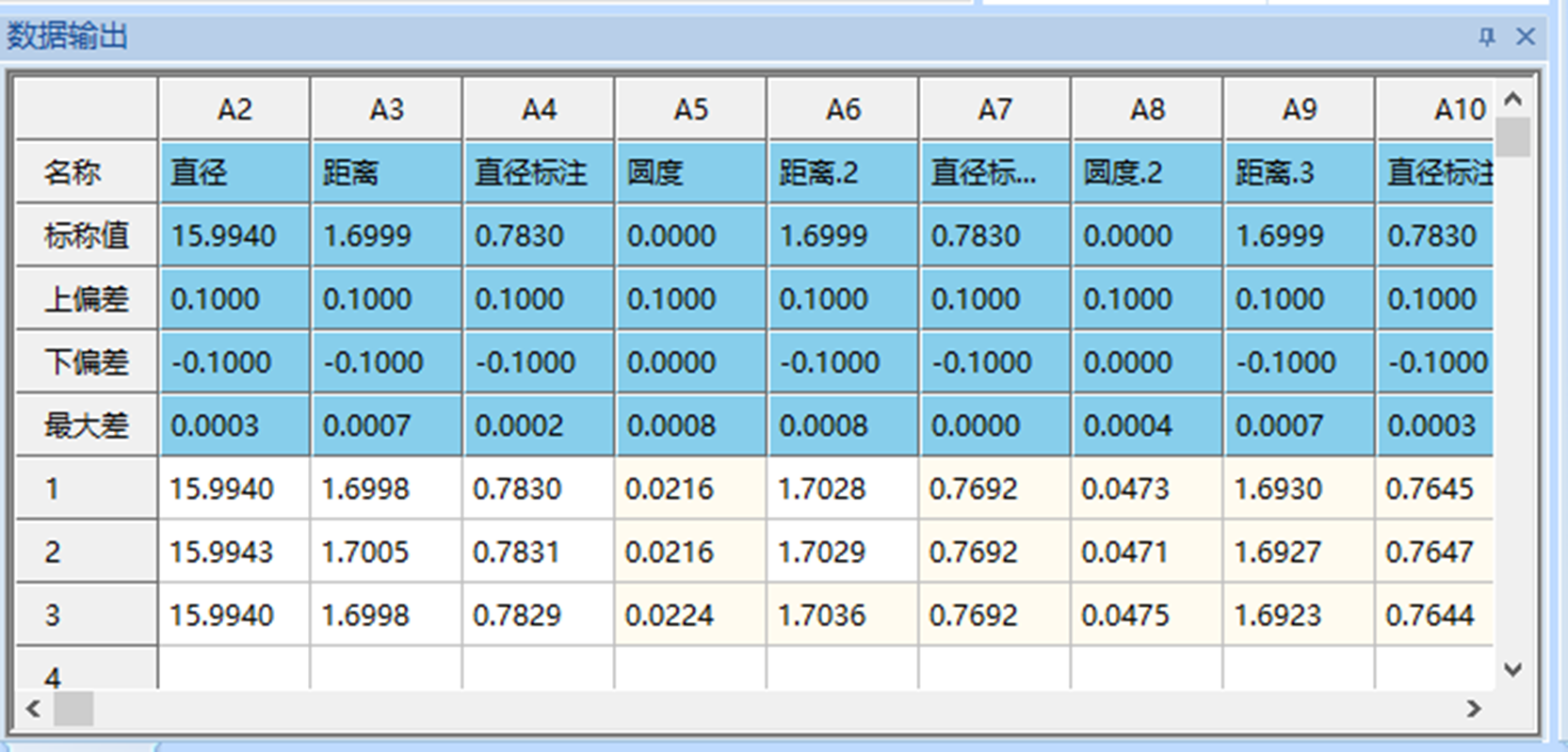

步驟七，運行程序并輸出數據

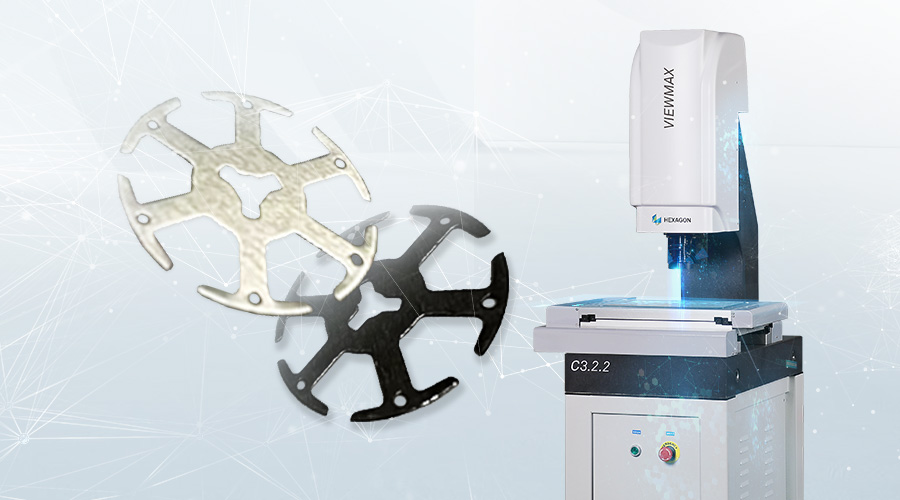

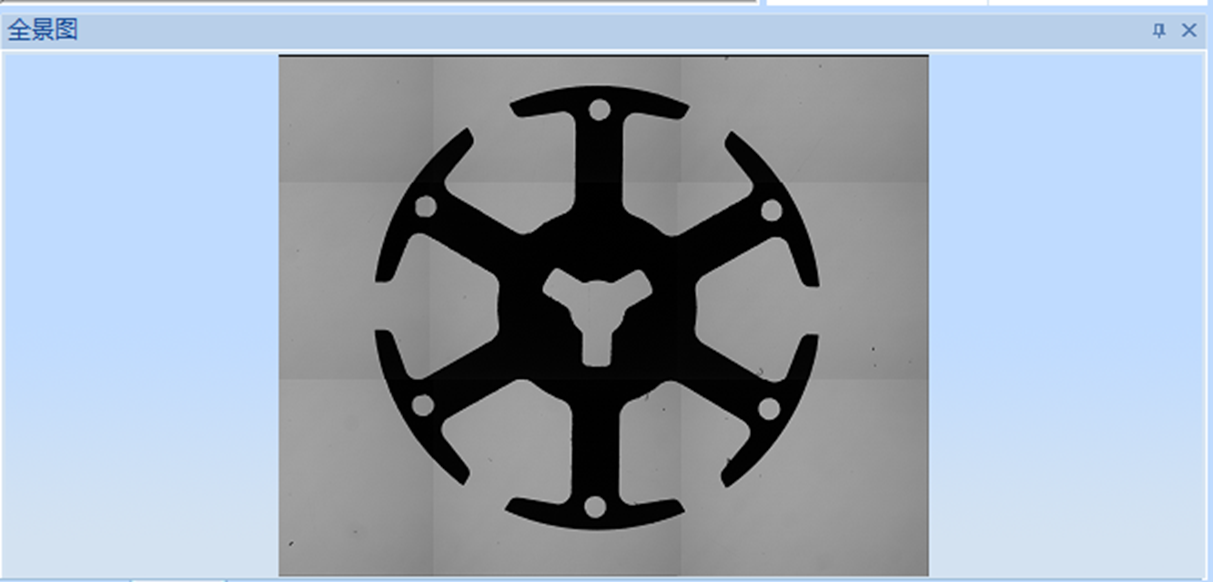

產品全景圖

七海測量影像測量?jī)x檢測方案為廠商們把關電機轉子沖片的質量，不僅能夠有效提高整個電機系統的效能和可靠性，一定程度上還能減少電機內部的熱效應和損耗，延長電機的使用壽命，為客戶強有力的技術支持。
