View Max影像測量?jī)x如何解決白色塑膠件測量難題

塑膠件廣泛應用于生活中的各個領域， 一個合理設計的塑膠件可以替代很多個傳統金屬件，能夠達到簡易產品結構和節約制造成本的目的。但由于塑膠件在加工工藝過程中易變形，成品存在較大的尺寸誤差，此時需使用光學測量?jī)x對它進行檢測。

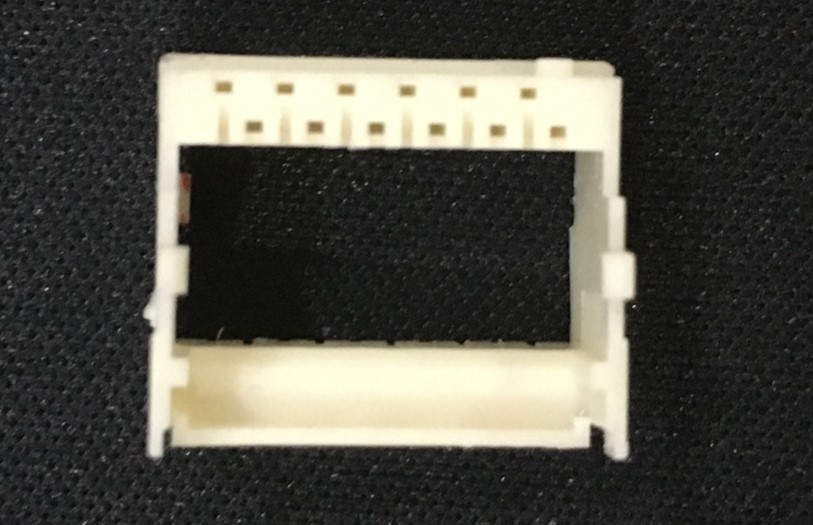

不同尺寸、不同材質、不同測量需求的影像測量?jī)x要求的配置不同，以下圖塑膠件為例，白色塑膠件在成像對比時不夠明顯，即使是看似簡單的零件，簡單的尺寸，在測量指定面上的盲孔長寬尺寸時還是有一定難度的。七海測量View Max E影像測量?jī)x搭載六環八區環形光能夠有效實現測量。

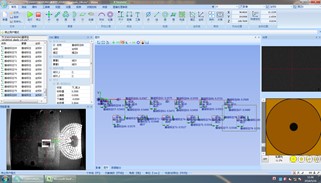

盲孔的長寬都非常的短，影像測量?jī)x使用小倍率去選取邊的時候可能會出現誤差，所以我們需要將倍率放大，然后選取第一個盲孔和第二個盲孔粗建坐標系擺正，然后再取第一個和最后一個盲孔精建坐標系。最后再選取元素測量長寬。

由于零件呈乳白色，在測量表面的時候，出現明暗不是很清晰，會出現抓取邊抓不準確，所以，我們?cè)谟跋駵y(cè)量?jī)x上搭配理想光源六環八區燈，在面對這種不好選取的測量物時，可以利用不同的光線效果以凸出被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

測量完成之后導出Excel報告直觀清晰，還可以計算出機器的重復性，以滿足客戶需求。整個測量過程非常的輕松簡單，View Max E影像測量?jī)x的精度和穩定性非常高，為客戶解決各種測量難題。

有更多關于影像測量?jī)x的解決方案，請您關注我們的七海網站及公眾微信號，為您解決不同的影像測量難題。
