維穩維準，影像測量?jī)x之家庭插座案例





插座是人們?nèi)粘Ｉ钪谐Ｓ玫降墓ぞ摺？此撇唤?jīng)意的生活用品，背后也離不開影像測量?jī)x的精密測量把控，保障百姓新房舒適美觀。



插座的外形是一款款乳白色塑膠產品，需要檢測的工件類型有;面板（方形槽產品）、面蓋（插孔產品）、按鈕（方形）



七海測量大視野立式一鍵式影像測量?jī)x，配用MST 測量軟件，選配件：定制同軸燈＋移動一鍵式平臺+φ110視場鏡頭+高像素CCD+角度光），效率更高，漏檢更少，同時，以高性價比面向大眾市場，做工業生產企業都能用的起的影像測量?jī)x。





客戶尺寸測量要求



按插座圖紙要求，影像測量?jī)x檢測有標識的尺寸；面板和按鈕各含一個表面光尺寸。3款各1pcs，檢測重復精度。CT小于3s。





七海影像測量?jī)x一鍵式解決方案



測試情況——輪廓光尺寸

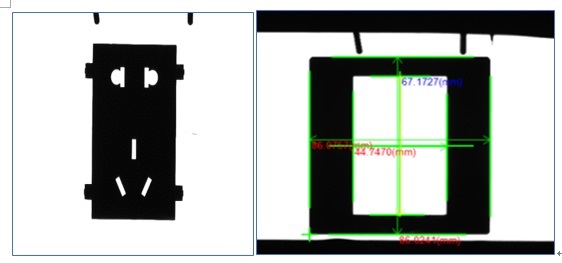

測量方法：通過放置不同高度的塊規墊高產品，使測量邊界處于佳的工作距離。以輪廓光為主，軟件應用拍照方式編程測量。邊界清楚、抓取穩定。如下為若干重要部位效果圖。





測試情況——同軸光

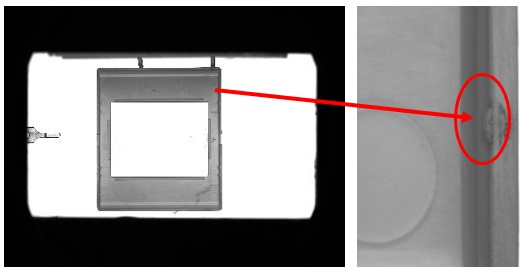

• 方法：4邊共8個點，最高點連線，測量?jī)?nèi)長寬。面板測量位置同軸光效果不清楚，無法進行抓取。測量凸點位置窄小，且有拔模斜度；測量投影位置都為乳白色，此鏡頭景深較大，更加難以區分邊界。以下為效果圖。

















測試情況

• 測量數據：3款產品均檢測輪廓光尺寸，靜態10重復性小于0.01mm。因無夾具，動態重復性5次約0.01mm。

•





測試情況——其它



• 方法：2款表面效果不好的產品，使用Flash Touch φ80直徑 影像測量?jī)x設備和配件測試，效果各不相同。綜合起來可以完成測量。以下為效果圖。





• 總結：輪廓光尺寸目前都可正常測量。表面尺寸自動測量需更換更小視場鏡頭+角度光





影像測量?jī)x操作人員需要注意的是：目前三款插座工件高度相差不大，同一高度可看清楚；如還有其他產品高度相差較大，就需要不同夾具墊高（大視野Z軸固定的）。多款產品是否需要不同高度的角度燈。
