影像測量儀如何實現接插件高效檢測

電子行業與人們生活息息相關，是改善人們生活水平的重要支柱。隨著電子行業的輕薄化、精密化的發展，連接電子產品中各組成部分之間的的接插件產品體積也越來越朝小型化發展。影像測量儀在電子行業有著廣泛的應用基礎，能高效應對生產商不斷提高的檢測需求，



接插件作為聯結供電端與需求端的核心基礎原件，其尺寸的品質監控不容小覷。有的接插件尺寸較小，有時候無法使用三坐標進行測量，影像測量儀可以將很小的元素通過鏡頭放大從而得出測量數據。七海高精度OPTIV PERFORMANCE 662影像測量儀+PC-DMIS軟件能確保連接件品質。







影像測量儀測量左邊大圓孔與右邊小圓孔的同心度.





站立式裝夾





小圓孔使用10X大倍率測量



大圓孔使用1X小倍率測量（兩種倍率隨意切換，方便，快捷）





影像測量儀通過大小倍率投影出兩邊圓孔，利用大圓的最左端與最右端建立零件坐標系，然后去測量大圓和小圓





評價同心度，綠色是在公差范圍內





6.測量報告輸出（文本及圖形報告都能輸出）





以上就是同心度的測量。

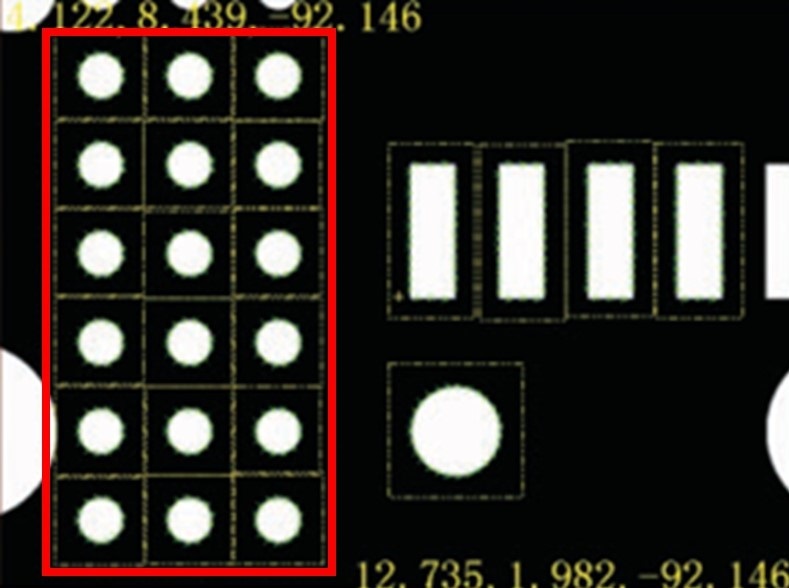

接下來測量大量的圓孔,如下圖：



采用常規的測量方法，即一個一個的圓孔測量，雖然能夠測量出圓孔的大小，但是比較費時間，如何把這部分的時間節約下來，達到提質增效的目標？七海影像測量儀配置的PC-DMIS具有多重捕獲功能，只要能在一個視野上看到多個元素，我們可以一次性測量出來，節約了時間成本。這種功能在接插件檢測數量多時能看出明顯優勢。



七海精密影像測量儀和METUS軟件具有很多的優化的功能，軟硬件搭配，以高效、高精度的檢測能力，為電子行業的品質質量提供精密保障，助力企業憑借高品質的產品質量控制快速搶占市場。
