如何實現精確快速PCB尺寸測量？這份方案幫到你

來源: 影像測量儀 類型: PCB行業 時間：2021-11-01 10:35:27

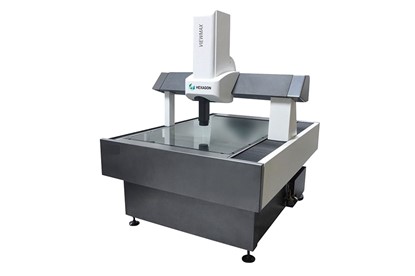

七海測量VIEWMAX L是一款大量程影像測量機，專業的設計讓其擁有出色的剛性質量比，精度更穩定。在配置工業級彩色相機、電動無極變焦鏡頭配置加持下，能夠完成更復雜的產品檢測需求。

此次需要測量的是小型PCB板，根據圖紙要求對各位置的軸向距離、線寬、弧度進行測量，6款工件各檢測5次靜態重復性。

機型配置
VIEWMAX L + Navitar(1~12倍)+ 升降環形燈+ Metus

測量過程
PCB板直接平放在工作臺表面，由于面積較小，所以使用大倍率（實際放大120X）測量，并適當調節環形燈進行測量。6pcs產品分別靜態測量5次，大部分尺寸重復性小于0.003mm，個別氧化邊界尺寸重復性介于0.005~0.01mm之間。運行程序時使用同畫面不移動測量功能，單次CT約30s。面對小型PCB測量任務，VIEWMAX L可以精確高效地完成。

VIEWMAX擁有同軸光、透射光、四象限雙環表面環形光可供選擇，能夠利用不同光線效果凸顯被測工件特性，具備更精準的尺寸抓取能力，助力影像儀實現更為快速準確的測量表現。

在測量中發現假如更換大倍率物鏡，可以更好地抓取邊，同時可以提高分別率。假如能換用低角度環形燈，邊界效果更好，更便于進行尺寸測量。METUS強大的圖形算法也為檢測助力不少，它能夠幫助影像儀快速準確抓邊，從而提高測量效率與精度。

基于專業團隊研發及全球化零部件供應平臺，讓VIEWMAX L是一款配置完善、性能出色影像測量儀，由各大行程可選，能夠滿足電子、PCB、塑膠、五金等多樣化測量需求。此外，七海擁有種類齊全的影像測量方案，幫助企業達到精確高效的測量能力。
