七海影像測量儀如何實現PCB面板尺寸快速測量？

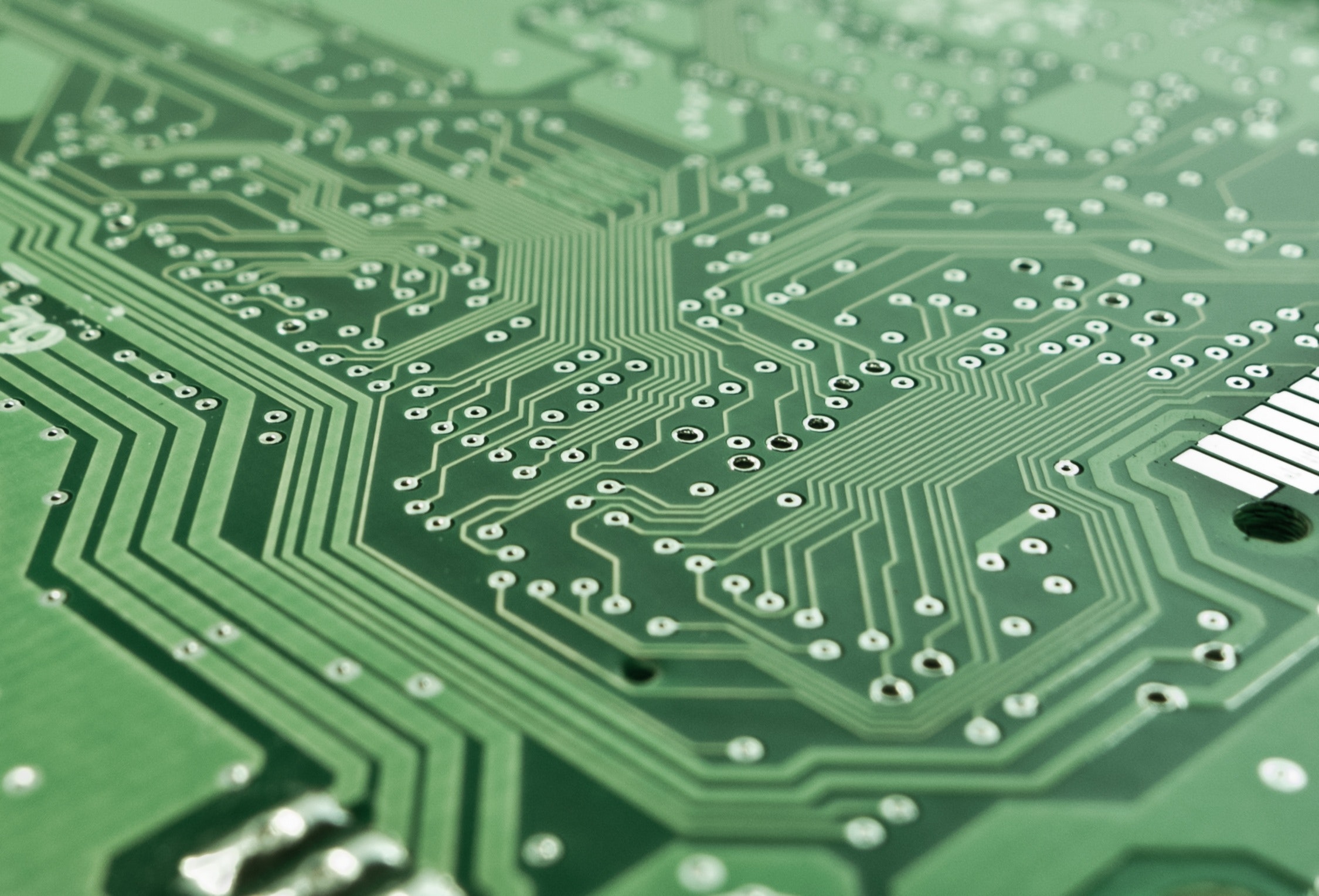

PCB面板，又稱印刷線路板，是電子工業的重要部件之一，是重要的電子部件的同時也是電子元器件的支撐體、電子元器件電氣相互連接的載體。一塊高品質PCB的誕生，離不開各種各樣的測量測試，其中，尺寸的精密控制更是不容忽視。



此次客戶的需求是檢測PCB面板的輪廓度、R角、距離，測量任務多，測量精度要求高。

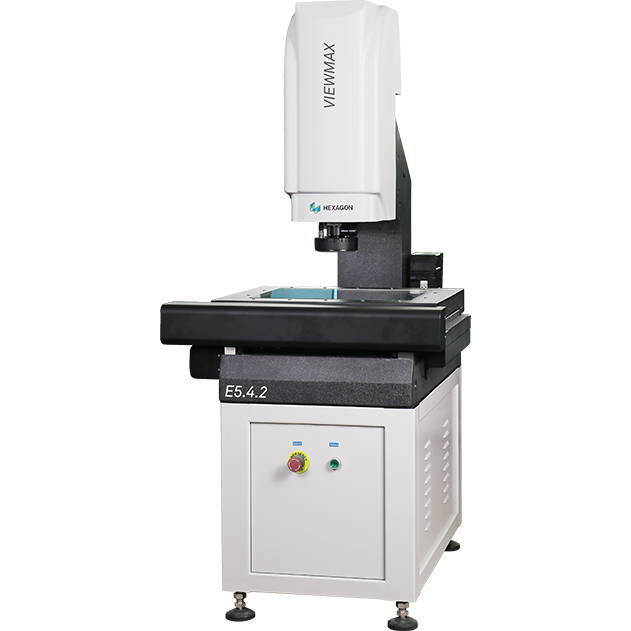

為滿足客戶測量需求，這次七海影像測量儀推出這款VIEWMAX E全自動影像測量儀，具備高精度和完善的光學系統配置，搭配自動變焦鏡頭，并以其運行效率快、成像清晰度高的優勢滿足客戶的復雜特征的PCB面板的輪廓度、R角、距離等尺寸測量需求。




產品優勢：

1、儀器搭載六環八區環形光，在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性，更精準地抓取尺寸并達到 高重復精度的上光源精準測量功能；
2、高精度花崗巖底座，工作平臺，立柱，保證機器的長期穩定性；
3、研磨級絲桿傳動，定位準確，運動精度高；
4、高分辨率 300 萬高清彩色相機；
5、配置 METUS 專業測量軟件，METUS軟件是?？怂箍涤跋褚豢钺槍?duì)影像測量儀產品而研發的全視覺及空間測量軟件，軟件功能強大，人性化設計，易學易用；
6、三軸全伺服閉環控制系統；
7、可選配共聚焦白光傳感器和線激光；
8、自動變倍鏡頭。


測量過程：

1、導入2D
2、建立坐標系
3、抓取被測要素
4、尺寸評價
5、運行程序
6、報告輸出

高硬件配置的七海全自動影像測量儀搭配著高性能METUS專業測量軟件，以其高效、高精度的檢測能力，為電子行業的品質質量提供精密保障，助力企業憑借高品質的產品質量控制快速搶占市場。
