如何精確測量PCB尺寸精度把控產品質量呢？

現如今，作為信息技術載體和媒介的印刷電路板（PCB）已被廣泛的應用于手機、電腦等各種電子產品中，而隨著5G技術的發展，市場對PCB的生產工藝有了更高的要求，其生產變得更加細化、走線結構更加復雜，在生產工序中，PCB的尺寸精準度尤為重要，一旦出現問題，將影響中整個產品的品質和壽命，故廠商們都會使用一些精密儀器來把控產品質量。


解決方案

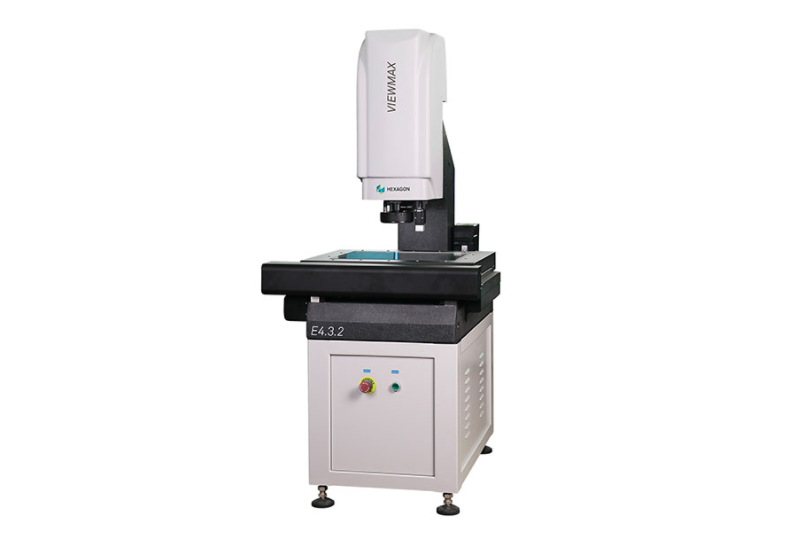

七海VIEWMAX E是一款性?xún)r(jià)比高的影像測量?jī)x。其配置高精度影像測量技術，搭配自動變焦鏡頭，能夠準確測量PCB板的位置公差，設備具有靈活高效、測量精度高、便于維護等特點，滿足多數制造企業精密零件復雜特征的測量需求，為廠商提高質檢水平賦能。

測量過程

1、工件裝夾
選擇適合的夾具，配置妥當，避免因外力導致工件變形，保證產品在數據分析上的一致性

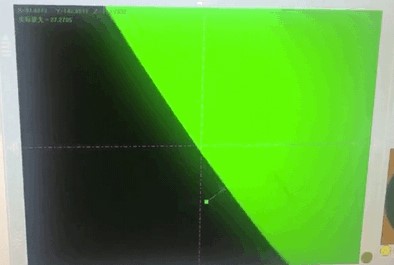

影像效果：
2、測量輪廓度

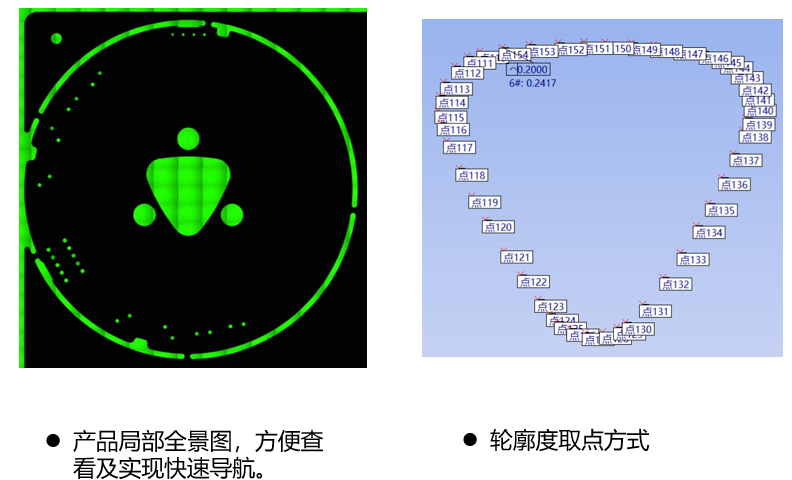

PCB板輪廓度檢測要求較為嚴格，所以需細致地完成每步工序。導入2D圖檔文件，以便進行輪廓度測量。編程的時候可采用陣列方式進行，能夠提高測量效率。此外，METUS軟件還擁有全景圖功能，方便在測量時進行定位。

3、平面度測量

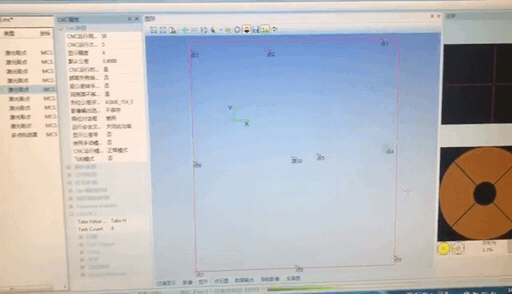

測量時能通過圖像拼接功能實現快速定位。取好激光點后構造平面，在元素欄上勾選平面度即可測量數據。

方案優勢

測量快速精準：七海VIEWMAX E全自動影像測量?jī)x搭載六環八區環形光，可通過不同的光線效果凸顯被測物的特性，更精準地抓取尺寸并達到高重復精度的上光源精準測量功能。

邏輯計算能力強大：七海VIEWMAX E配合METUS測量軟件，具有強大的數據提取和邏輯計算能力，能夠告訴應對PCB尺寸檢測需求。

應用范圍廣：VIEWMAX E全自動影像測量?jī)x不僅可以測量PCB板的尺寸精度，還能測量手機平板電腦、LED、塑膠、五金沖壓件等產品的幾何尺寸檢測。

七海VIEWMAX E全自動影像儀是一款配置完善、性能出色的影像測量?jī)x器，一臺機器，多種應用，可滿足各種產品的影像測量方案，幫助制造企業節約測量設備成本，提升產品質量，為5G時代賦能。
