VC均熱板檢測方案：復合式影像儀的優勢與應用

VC均熱板是廣泛應用于實驗室、工業、食品加工等領域的加熱設備，其溫度均勻性和穩定性對產品質量具有重要影響。

其平面度表示其加熱表面與理想平面之間的偏差程度。如果平面度不達標，加熱表面會存在凸凹不平的情況，導致樣品或容器的接觸不均勻，從而影響熱傳導的均勻性和溫度控制的準確性。

輪廓度主要影響VC均熱板與其他設備的連接和安裝，確保設備之間的密封性和穩定性。如果輪廓度不符合要求，可能會導致設備之間的不完全連接，造成溫度損失、加熱不均勻或不安全的情況發生。

此次測量需要對散熱器蓋板上的平面度及輪廓度進行測量。選擇的機型要兼顧客戶PCB產品的測量需求，PCB作為小薄軟工件，機型選用非接觸式測量的影像儀更為妥當。

解決方案

蓋板輪廓度測量使用影像儀配合PC-DMIS VISION可以完成，但需額外加裝測針或激光。相較激光，測針配合PC-DMIS VISION功能更強大，應用范圍更廣。綜合以上兩點，選用七海測量這一款支持加裝測針的VIEWMAX L影像儀能很好地滿足需求，且性價比高，是理想的機型選擇。

方案優勢

一臺設備，兩種測量方式

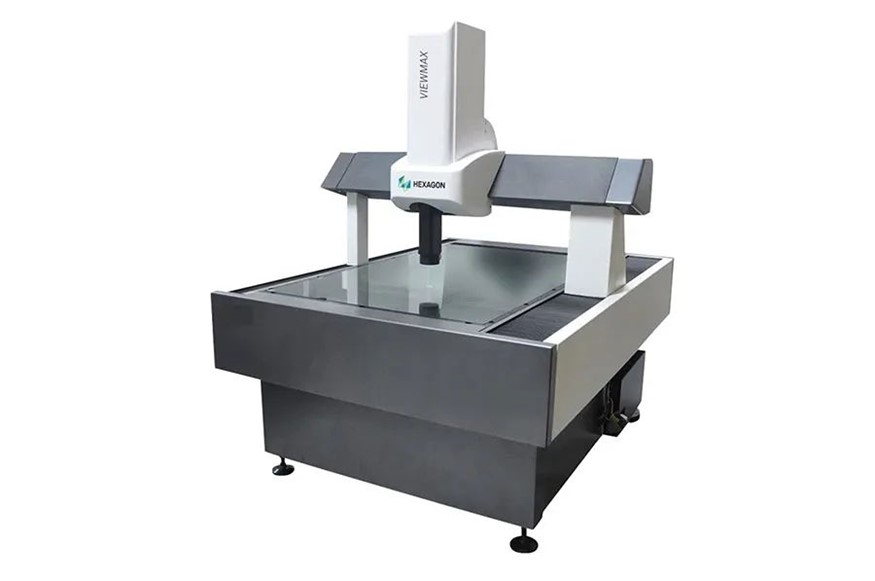

七海測量VIEWMAX L加裝測頭，讓光學測量和接觸測量結合在同一部設備上，一舉兩得。借助強大的PC-DMIS VISION軟件，同步校驗后可實現自如切換應用，操作簡單便捷。

高品質影像畫面
為了實現高清影像效果，VIEWMAX L在光源、相機、鏡頭等方面選用高質部件。光源系統由白色LED同軸光、綠色LED透射光、白色LED四象限雙環表面環形光組成，能夠利用不同的光線效果凸顯被測工件的特性。1/1.8''工業級相機具備更佳的影像收集能力，電動無極變倍鏡頭實現在焦距范圍內任意一點均可對焦工作，在這三者配合下實現高清圖像效果，為實現精 準測量提供堅實保障。

專 業測量軟件

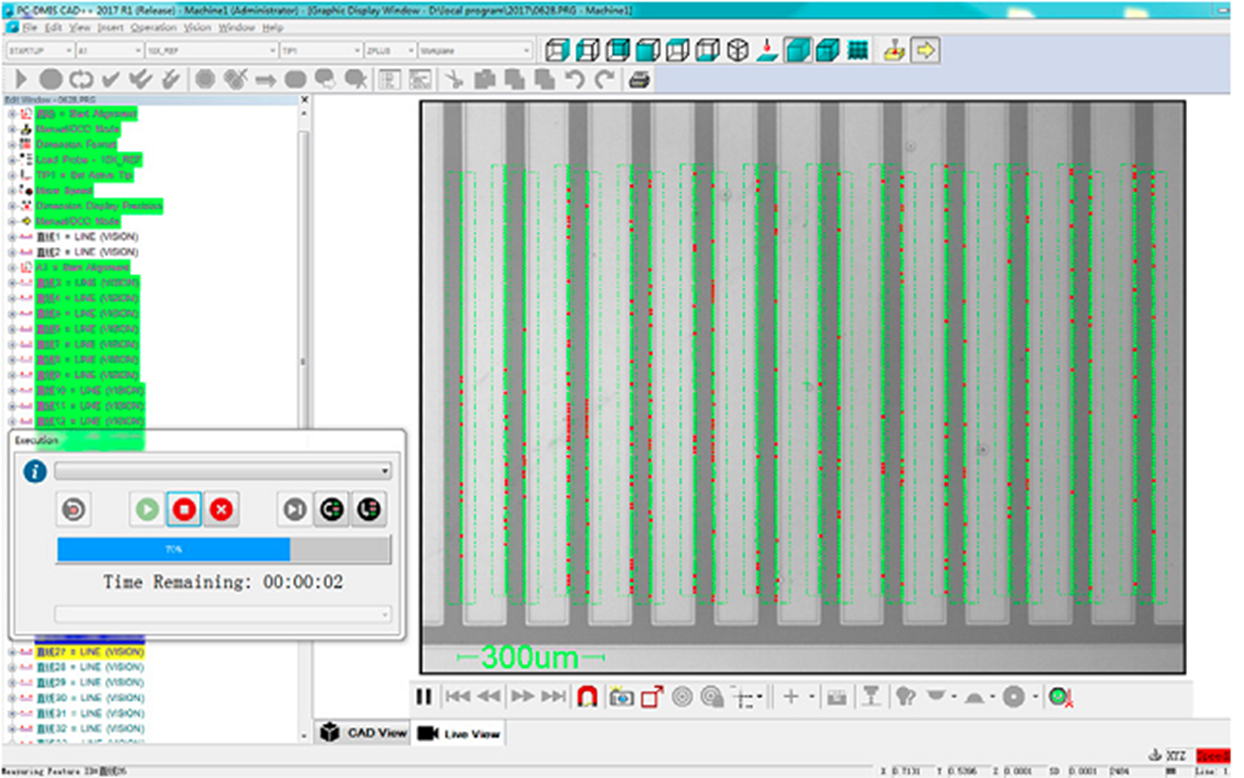

PC-DMIS Vision 集成CAD應用技術及影像計量，能夠?qū)崿F(xiàn)與PC-DMIS一樣的脫機編程和仿真模擬功能，且在CCD二維視窗、光照及側頭選擇都能實現精 確仿真，拓展了影像計量的專 業能力。

檢測完成后能輸出影像計量形位公差評價與報告，幫助用戶實現專 業檢測分析，為質檢可控性及數據可追溯性提供保障。

七海測量一直致力于為客戶提供優異的技術支持，我們不僅關注測量產品的創新和性能提升，還致力于為客戶提供專 業的咨詢和售后服務。無論是選擇合適的測量設備，還是解決實際應用中的技術問題，七海測量的專 業團隊都會隨時為您提供幫助和支持。了解更多檢測方案及測量設備，敬請關注我們七海測量，我們期待您的來電。
