Metus快速影像測量軟件

Metus快速影像測量軟件

Metus 由有著多年行業經驗的?？怂箍弟浖O(shè)計團隊設計和研發的全視覺測量軟件。Metus專門為影像產品而研發。

1. 支持 CNC 程序重復編輯和數據刷新

在當前 CNC 程序運行完畢后，如果用戶發現某個測量要素的抓取或者計算有問題，Metus 允許修改 CNC 要素 屬性，在 CNC 要素屬性修改后，軟件會根據新修改的屬 性自動刷新測量結果。

2. 支持多坐標系

Metus 有多種建立坐標系的方法，坐標系平移、旋轉非 常方便。同時支持一個 CNC可建立多個坐標系，  可以非常方便的進行回調。

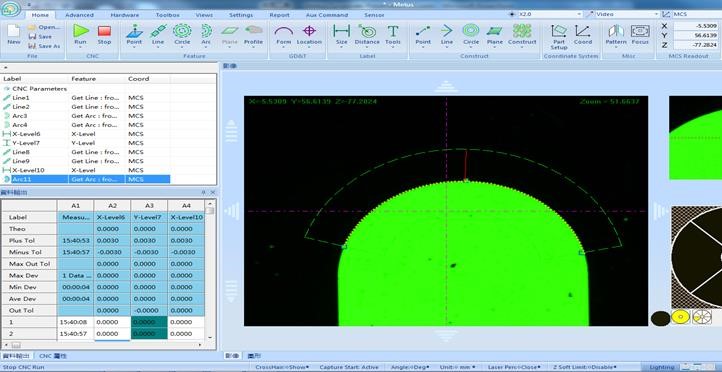

3. 圖像處理功能

Metus 有功能強大的圖像處理算法，尤其在雜點過濾和抓邊方式上通過結合抓邊方式、 棱邊極性、強度和外層濾波等，可更好的測量各種復雜的 工件。

4. LOOP 功能

增加 LOOP 循環功能即可實現矩形陣列功能。特別對于陣列個 數比較多時，會導致占用內存過大的問題。使用 LOOP 循 環功能很好解決了內存問題，從而使測量大工件或 CNC 個數比較多的問題也獲得了解決。

5. 全景圖導航

此功能用于將多個子圖像拼接在一起合成工件全景圖。 全景圖可用于 CNC 創建時的導航地圖，編程時能迅速定 位到測量位置，提高編程效率。

6. 支持多軸測量

X Y Z 軸、旋轉工作臺和棱鏡測量。多軸的結合，可以快捷、 精確測量產品的正面和側面尺寸。

7. 激光掃描功能

激光掃描測量具有高精度、高效率的優勢，主要應用在高 度、平面度以及少量角度的精準測量。

8. 實時報表功能

Metus 可以根據您的 Excel 報表模板將測量結果實時輸 出至模板指定位置。輸出的數據也可累加到同一文件當中。

9. 支持導入 DXF、Gerber 工程圖紙的測量

支持可選擇全部或部分要素轉換成 CNC，支持自定義要素測量時使用鏡頭倍率，支持自定義要素抓取框大小。

10. 產品結合工程圖

可支持導入 DXF 工程圖紙，坐標系匹配后，人工快速比 對實際工件與理論圖形的邊界情況。 測量工件時在軟件中抓取到的要素圖形可支持導出 DXF 工程圖紙，并進行標注、編輯。

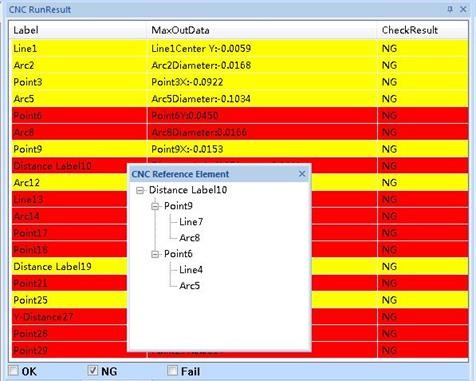

11.報表摘要

自動篩選超差和抓取失敗要素，操作者快速定位到對應位 置查看與編輯，經編輯后會同步刷新結果，提高復測效率。

12.二次編輯

運行程序時會記錄上一次的圖片，優化編程時無需移動機臺至要素位置，提高效率。

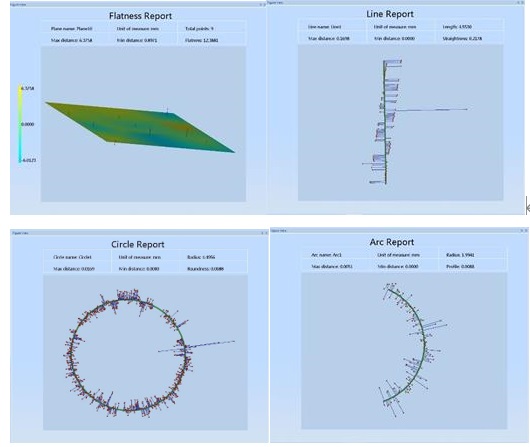

13.三維分析

非常直觀地展示每個要素抓取到的原始點的分布情況，方便進一步分析測量結果。

14.一人多機

一個操作員可以操作多臺機器，節約人工，提升效率。

15. 支持3D掃描模塊

超高精度的微小曲面輪廓掃描傳感器

•Z 向分辨率最高可達3nm

•測量范圍300 µm 到10 mm

•測頭精度0.1µm 到3.3µm

•不受產品表面顏色、材質、透明度影響，不受外界光源環境影響。

•采用白光共焦原理（基于白光波長的偏差，而不是光強

典型應用：

•微小曲面的拓?fù)鋱D

•可用于測量透明、反光、漫反射表面的產品

•可用于測量玻璃厚度。

16. 用戶編程接口
客戶可以基于開發編程接口，用于設備狀態監控和數據 交互
